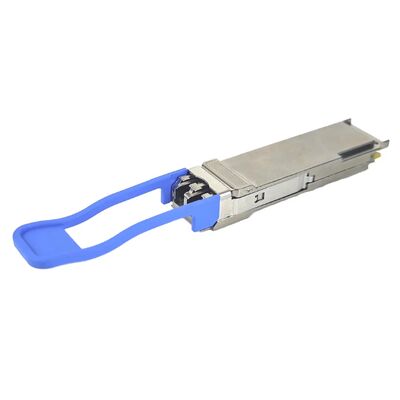

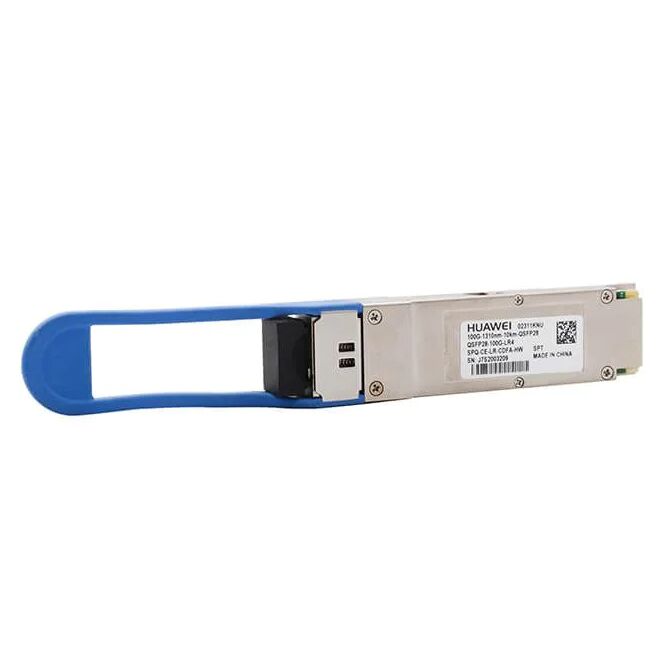

QSFP28-100G-SR4, เครื่องรับส่งสัญญาณแสง Huawei 100G, 850nm/100m/MPO

Huawei Compatible QSFP28-100G-SR4 เป็นโมดูลตัวรับออฟติกที่มีประสิทธิภาพสูง สามารถติดต่อได้ด้วยสายไฟร้อน และถูกออกแบบมาเพื่อการส่งข้อมูลในระยะสั้นในเครือข่าย 100 Gigabit Ethernet (100GbE)คลัสเตอร์คอมพิวเตอร์ที่มีประสิทธิภาพสูง (HPC), และศูนย์ข้อมูลธุรกิจ ใช้งานในความยาวคลื่นนามิติ 850nm ผ่านไฟเบอร์หลายแบบ (MMF)โมดูลนี้ให้ระยะทางการส่งที่น่าเชื่อถือสูงสุด 70 เมตร โดยใช้ไฟเบอร์ OM3 หรือสูงสุด 100 เมตร โดยใช้พื้นฐาน OM4/OM5.

อุปกรณ์พร้อมกับอินเตอร์เฟซเครื่องเชื่อมไฟฟ้าแบบ MPO-12 และระบบ Digital Optical Monitoring (DOM/DDM)และการ์ดอินเตอร์เฟสเครือข่าย (NIC)มันให้ความหนาแน่นสูง การบริโภคพลังงานต่ํา (มักจะต่ํากว่า 2.5W) และความน่าเชื่อถืออย่างแข็งแรงสําหรับการเชื่อมต่อทางออปติกที่ทันสมัย

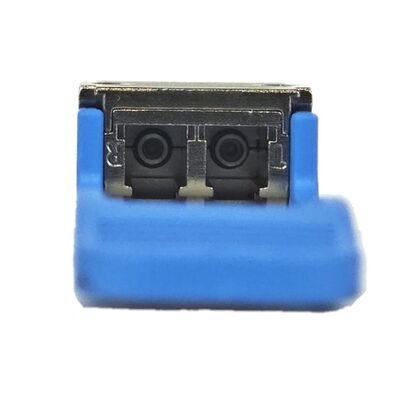

รูปที่ 1 แสดงแผ่นหน้าของ QSFP28-100G-SR4

QSFP28-100G-SR4 ที่เข้ากันได้กับ Huawei เป็นจุดสูงสุดของวิศวกรรมการเชื่อมต่อทางออนไลน์ขนาดสั้นความหนาแน่นคําว่า QSFP28 (Quad Small Form-factor Pluggable 28) หมายถึงตัวประกอบรูปแบบของอุตสาหกรรมที่มีมาตรฐานที่ปรับปรุงให้กับอัตราการส่งข้อมูล 100Gการตั้งชื่อ SR4 แสดงถึงสถาปัตยกรรม "ระยะสั้น" โดยใช้ช่องทางส่งและรับที่อิสระ 4 ช่องทาง (เลน)

แทนที่จะนําข้อมูลไปใช้เส้นใยไฟเบอร์เดียว โมดูลนี้แยกกระแสรวม 100 Gbps เป็น 4 เส้นแยกกัน โดยแต่ละเส้นจะทํางานในอัตราการใช้ไฟเบอร์ 2578125 Gbps โดยใช้ NRZ (Non-Return-to-Zero). อินเตอร์เฟซต้องการเครื่องเชื่อม MPO / MTP ขนาด 12 สายใย (โดยเฉพาะการใช้ 4 เลนสําหรับการส่ง, 4 เลนสําหรับการรับ, และทิ้งกลาง 4 สายใยที่ไม่ได้ใช้)ทําให้มันเป็นตัวเลือกฮาร์ดแวร์ที่แน่นอนในการย้ายเครือข่ายท้องถิ่นจากโครงสร้าง 10G / 40G ที่เก่าแก่ไปยังท่อ 100G ที่มีความจุสูง.

A primary barrier when deploying third-party optical modules is software locking or strict hardware validation protocols inside enterprise operating systems like Huawei VRP (Versatile Routing Platform)เครื่องรับสัญญาณที่เข้ากันได้กับ Huawei ของเราผ่านการตรวจสอบฮาร์ดแวร์อย่างเข้มงวด และความเชี่ยวชาญในการรหัสภายใน EEPROM

เมื่อใส่ในสวิทช์ระดับสูง เช่น Huawei CloudEngine ระบบเจ้าของจําโมเดลได้ทันที อ่านตารางปารามิเตอร์ภายในได้อย่างดีและเต็มคําสั่งอินเตอร์เฟซมาตรฐานโดยไม่ต้องก่อให้เกิด "ไม่สนับสนุนตัวรับสัญญาณ" คําเตือนหรืออัตราการปิดพอร์ตอินเตอร์เฟส.

การจัดการความร้อนเป็นวัดค่าใช้จ่ายในการดําเนินงานที่สําคัญสําหรับโครงสร้างพื้นฐานศูนย์ข้อมูลขนาดใหญ่สถาปัตยกรรม QSFP28-100G-SR4 ได้ถูกออกแบบโดยใช้ระบบ VCSEL (Vertical-Cavity Surface-Emitting Laser) ขนาด 850nm ที่มีประสิทธิภาพสูง และชิปเซ็ตตัวตรวจแสง PIN ที่เชี่ยวชาญซึ่งทําให้ตัวรับสัญญาณทํางานภายใต้วงจรพลังงานที่ปรับปรุงสูง โดยรักษาการสูญเสียพลังงานทั่วไปที่ต่ํากว่า 2.5 วัตต์ส่งผลโดยตรงต่อการลดต้นทุนการทําความเย็น และลดค่าใช้จ่ายในการใช้งานไฟฟ้า (OpEx).

การบํารุงรักษาเครือข่ายในเวลาจริงต้องการการมองเห็นแบบละเอียดในตัวแปรชั้นฟิสิกส์ออปติกส์โมดูลนี้รวมข้อมูล DOM (Digital Optical Monitoring) มาตรฐานที่สอดคล้องกับข้อตกลงของอุตสาหกรรม SFF-8636ช่างเทคนิคเครือข่ายสามารถติดตามการวินิจฉัยในเวลาจริงที่สําคัญโดยตรงผ่านสวิตช์ CLI, รวมถึง:

• ระดับพลังงานในการส่งไฟฟ้า (Tx) ต่อช่องทาง

• เมตรความรู้สึกของพลังงานรับแสง (Rx) ต่อช่องทาง

• อุณหภูมิการทํางานของโมดูลภายใน

• การกระจายกระแสไฟฟ้าเลเซอร์

• การติดตามความแรงดันไฟฟ้าในเวลาจริง

เพื่อสร้างความเชื่อมโยงทางออทติกล์ที่ไม่มีความผิดพลาด ระหว่างแถวเครือข่ายของคุณ, มันสําคัญที่จะให้ตรงกับเครื่องรับสัญญาณกับรายละเอียดการเชื่อมต่อสายไฟเบอร์ที่ถูกต้อง:

• เครื่องเชื่อม MPO-12: เครื่องรับสัญญาณมีช่องรับแสง MPO-12 ตัวผู้ภายในที่มีปินการจัดอันดับสายพับไฟเบอร์ต้องสิ้นสุดในเครื่องเชื่อม MPO-12/MTP-12 เพศหญิง (ไม่ต้องมีสปิน).

• เกรดและการปรับขนาดระยะห่างของเส้นใยแก้ว:

  • ใช้ OM3 Multimode Fiber (MMF) เพื่อบรรลุระยะทางการส่งสัญญาณ 100G ที่น่าเชื่อถือได้สูงถึง 70 เมตร

  • ใช้ OM4 หรือ OM5 Multimode Fiber (MMF) เพื่อปลดล็อคความสามารถในการดําเนินการเต็มระยะสูงถึง 100 เมตร

• ความเป็นขั้วทางแสง:การจัดจําหน่ายออปติกคู่ 100G มาตรฐานต้องใช้สายไฟขั้วขั้วแบบ MPO ประเภท B เพื่อเชื่อมต่อทางตรงระหว่างพอร์ตส่ง (Tx) ของสวิตช์ A กับพอร์ตรับ (Rx) ที่ตรงกันของสวิตช์ B.

1. ให้ตั้งทิศโมดูล QSFP28 ให้ละเอียด เพื่อให้คีย์การจัดอันดับ pull-tab ที่บูรณาการตรงกับสล็อตการตั้งทิศทางทางกายภาพของพอร์ตสวิทช์ Huawei ที่เป็นเจ้าภาพ

2. เลื่อนเครื่องรับสัญญาณไปในช่องเปิดอย่างอ่อนโยน จนกระทั่งคุณได้ยินเสียง "คลิก" ที่แสดงให้เห็นว่าหน่วยถูกล็อคไว้ในกรงด้านหลังอย่างมั่นคง

3. ถอดหมวกฝุ่นยางป้องกันจากทั้งหน้าต่างแสงของตัวรับและสายพับ MPO-12 เพศหญิง ตรวจสอบหน้าปลายเส้นใยด้วยกล้องวงจรไฟเบอร์และทําความสะอาดหากจําเป็น

4. สอดคล้องกุญแจของเครื่องเชื่อม MPO เพศหญิงกับสล็อตตัวรับและใส่อย่างมั่นคงตัวชี้วัดการเชื่อมต่อ LED บนสวิตช์เจ้าภาพควรเปลี่ยนเป็นสีเขียวแข็งภายในช่วงเวลาหนึ่งเมื่อการจับมือทางออทติกัลเสร็จสิ้น.

ผู้บริหารการจัดซื้อจัดจ้างมักจะประเมินเส้นทางการเชื่อมต่อทางออปติก เมื่อออกแบบผ้าแคมปัส 100G และการรวมเซอร์เวอร์แมตริกซ์สินค้าด้านล่างแสดงลักษณะการทํางานของตัวเลือก QSFP28 100G มาตรฐานเมื่อเทียบกับโมดูล SR4 ระยะสั้น:

ตอบ: ใช่แน่นอน โมดูล QSFP28-100G-SR4 ที่เข้ากันได้กับ Huawei ของเราถูกบรรจุด้วยรหัสระบบ EEPROM ที่กําหนดไว้โดยเฉพาะเพื่อให้ตรงกับกฎของโปรแกรม VRP ของ Huaweiเมื่อคุณใช้โมดูลนี้ในสวิตช์ Huawei (เช่น CloudEngine 6800 หรือ 8800 ซีรีส์)สวิตช์จะจดทะเบียนมันอย่างถูกต้อง เหมือนโมดูลเดิมที่มีแบรนด์

ตอบ: คุณต้องใช้สายพับ Multimode Fiber (MMF) (หรือ OM3, OM4, หรือแก้วเกรด OM5) จบด้วยเครื่องเชื่อม MPO-12 เพศหญิงที่ปลายตัวรับเครื่องเชื่อมสตรีที่จําเป็นเพราะโมดูล QSFP28 ของเรามีปินการจัดอันดับชายภายในสําหรับการเชื่อมต่อสวิตช์-สวิตช์แบบมาตรฐาน พยายามสั่งสาย MPO Polarity ประเภท B เพื่อให้แน่ใจว่ามีแผนที่เส้นทางที่เหมาะสมจากตัวส่งไปยังตัวรับ

ตอบ: ครับ เนื่องจากมาตรฐาน 100GBASE-SR4 มักจะพึ่งพากับ 4 ช่องทางขนานที่ทํางานด้วยความเร็ว 25.78 Gbps คุณสามารถใช้การปรับเปลี่ยน breakout ได้ง่ายๆโดยการเชื่อมต่อ MPO-12 เพศหญิงกับ 4x Duplex LC สายพาน breakout multi-mode, คุณสามารถนําสัญญาณไปสู่สี่ท่าทาง 25G SFP28 SR แต่ละตัวบนสวิตช์ล่างสายหรือการ์ดอินเตอร์เฟสเครือข่ายคุณเพียงแค่จําเป็นต้องใส่การตั้งค่าการสั่งการท่าเรือแบ่งหรือ breakout บนโฮสต์ของคุณสวิตช์ท่าเรืออินเตอร์เฟซ.

ตอบ: เราสนับสนุนเครื่องรับสัญญาณออทคิคนี้ ด้วยการรับประกันการเปลี่ยนแบบแปรปรวน 3 ปีในกรณีที่หายากมากที่โมดูลประสบกับความเสื่อมของแสงสว่างหรือความล้มเหลวของส่วนประกอบภายในช่วงเวลานี้, ทีมงานโลจิสติกเทคนิคของเราประสานงานการแลกเปลี่ยนสินค้าอย่างรวดเร็ว เพื่อลดเวลาหยุดทํางานของเครือข่ายให้น้อยที่สุด นอกจากนี้เรายังให้การสนับสนุนวิศวกรรมตลอดชีวิตให้บริการการช่วยเหลือทางไกลในการตรวจสอบความสอดคล้อง, DOM การวิเคราะห์แก้ปัญหา, และ Breakout คําถามการตั้งค่า

A: MPO (Multi-Fiber Push On) คือชื่อมาตรฐานอุตสาหกรรมนานาชาติทั่วไปสําหรับชนิดของเครื่องเชื่อมหลายสายไฟเบอร์นี้ MTP® เป็นแบรนด์แบรนด์ที่ลงทะเบียนของ US Conecที่เป็นตัวแทนของ, เวอร์ชั่นพรีเมียมของเครื่องเชื่อม MPO เครื่องเชื่อม MTP เป็นที่สอดคล้องอย่างสมบูรณ์แบบกับอินเตอร์เฟซ MPO มาตรฐาน แต่มีการปรับปรุงทางกลไกที่ลดการสูญเสียการใส่, ลดการสกัดหน้าเส้นใย,และปรับปรุงความมั่นคงของสปริงฟิสิกส์ ผ่านวงจรเชื่อมต่อความหนาแน่นสูง.

ตอบ: ครับ หน่วยนี้สามารถติดต่อได้ 100% โดยการติดต่อร้อน คุณสามารถใส่หรือถอนตัวรับสัญญาณจากพอร์ตสวิทช์ Huawei ที่ใช้งานได้ทุกจุด โดยไม่ต้องปิดระบบหรือผลักดันการหยุดไฟฟ้าในระบบ Backplane.นี่ทําให้คุณสามารถปรับขนาดความจุของลิงค์หรือเปลี่ยนองค์ประกอบฮาร์ดแวร์ในช่วงเวลาการผลิต โดยไม่ต้องต้องการหน้าต่างการบํารุงรักษาเวลาหยุดทํางานของเครือข่าย

Huawei Compatible QSFP28-100G-SR4 Optical Transceiver ให้บริการผสมผสานความสามารถสูง, การใช้พลังงานต่ํา และประสิทธิภาพในราคาสําหรับการใช้งาน 100GbE ระยะสั้นโดยการจับคู่ความเข้ากันของระบบ Huawei ที่แท้จริงกับสถาปัตยกรรมออฟติกส์ปาราเลล 850nm และการวินิจฉัย DOM ที่บูรณาการหน่วยนี้ให้บริการกับเครือข่ายธุรกิจและศูนย์ข้อมูล ด้วยฐานเชื่อมต่อไฟเบอร์ความหนาแน่นสูงที่น่าเชื่อถือ
