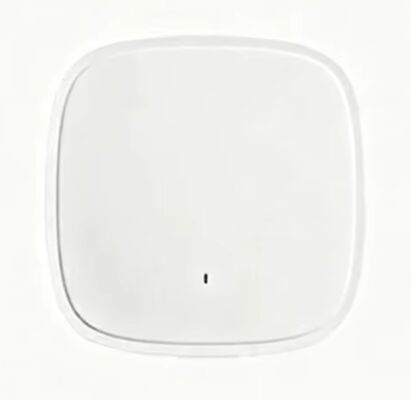

จุดเข้าใช้งาน 9120AX, เสาอากาศภายใน; ไวไฟ 6; 4x4:4 MIMO, เอช โดเมน C9120AXI-H

AIR-CT8540-K9

AIR-CT8540-1K-K9

C9800-40-K9

C9800-80-K9

ข้อมูลจำเพาะ C9120AXI-H

. Cs Unified Wireless Network Software Release 8.9.x หรือใหม่กว่า

. Cs IOS ® XE Software Release 16.11 พร้อม AP Device Pack หรือใหม่กว่า

. Cs Catalyst 9800 Series Wireless Controllers

. Cs 3500, 5520, และ 8540 Series Wireless Controllers และ Cs Virtual Wireless Controller

. 4x4 MIMO พร้อมสตรีมเชิงพื้นที่สี่สตรีม

. Maximal Ratio Combining (MRC)

. 802.11n และ 802.11a/g beamforming

. ช่องสัญญาณ 20- และ 40-MHz

. อัตราข้อมูล PHY สูงสุด 890 Mbps (40 MHz พร้อม 5 GHz และ 20 MHz พร้อม 2.4 GHz)

. การรวมกลุ่มแพ็กเก็ต: A-MPDU (ส่งและรับ), A-MSDU (ส่งและรับ)

. 802.11 Dynamic Frequency Selection (DFS)

. รองรับ Cyclic Shift Diversity (CSD)

. 4x4 downlink MU-MIMO พร้อมสตรีมเชิงพื้นที่สี่สตรีม

. MRC

. 802.11ac beamforming

. ช่องสัญญาณ 20-, 40-, 80- และ 160-MHz

. อัตราข้อมูล PHY สูงสุด 3.47 Gbps (160 MHz พร้อม 5 GHz)

. การรวมกลุ่มแพ็กเก็ต: A-MPDU (ส่งและรับ), A-MSDU (ส่งและรับ)

. 802.11 DFS

. รองรับ CSD

. 4x4 downlink MU-MIMO พร้อมสตรีมเชิงพื้นที่สี่สตรีม

. Uplink/downlink OFDMA

. TWT

. BSS coloring

. MRC

. 802.11ax beamforming

. ช่องสัญญาณ 20-, 40-, 80- และ 160-MHz

. อัตราข้อมูล PHY สูงสุด 5.38 Gbps (160 MHz พร้อม 5 GHz และ 20 MHz พร้อม 2.4 GHz)

. การรวมกลุ่มแพ็กเก็ต: A-MPDU (ส่งและรับ), A-MSDU (ส่งและรับ)

. 802.11 DFS

. รองรับ CSD

วิทยุแบบยืดหยุ่น (ทั้ง 2.4GHz หรือ 5GHz)

. 2.4 GHz, เกนสูงสุด 4 dBi, เสาอากาศภายใน, รอบทิศทางในแนวราบ

. 5 GHz, เกนสูงสุด 5 dBi, เสาอากาศภายใน, รอบทิศทางในแนวราบ

วิทยุ 5GHz เฉพาะ

. 5 GHz, เกนสูงสุด 4 dBi, เสาอากาศภายใน, รอบทิศทางในแนวราบ

. Cs Catalyst 9120E Access Points ได้รับการรับรองให้ใช้กับเกนเสาอากาศสูงสุด 6 dBi (2.4 GHz และ 5 GHz)

. Cs Catalyst 9120P Access Points) ได้รับการรับรองให้ใช้กับเกนเสาอากาศสูงสุด 13 dBi (2.4 GHz และ 5 GHz) พร้อมเสาอากาศ AIR-ANT2513-P4M-N=

. Cs นำเสนอเสาอากาศให้เลือกมากมายที่สุดในอุตสาหกรรม มอบความครอบคลุมที่ดีที่สุดสำหรับสถานการณ์การใช้งานที่หลากหลาย

. รองรับ Self-Identifiable Antennas (SIA) บนพอร์ต RP-TNC หนึ่งพอร์ต

. มีให้เฉพาะใน 9120E และ 9120P เท่านั้น

. ขั้วต่อ RF ขนาดกะทัดรัดพร้อมอินเทอร์เฟซ DART

. ต้องใช้ขั้วต่อเสาอากาศอัจฉริยะ AIR-CAB002-DART-R= 2 ฟุต เมื่อใช้กับเสาอากาศที่มีขั้วต่อ RP-TNC

. จำเป็นเมื่อใช้งานวิทยุแบบยืดหยุ่นเป็นวิทยุให้บริการ 5-GHz ที่สองหรือวิทยุ Wireless Security Monitoring

. 1x 100, 1000, 2500 Multigigabit Ethernet (RJ-45) – IEEE 802.3bz

. พอร์ตคอนโซลการจัดการ (RJ-45)

. USB 2.0 @ 3.75W (เปิดใช้งานผ่านซอฟต์แวร์ในอนาคต)

. 802.3at Power over Ethernet Plus (PoE+), 802.3bt Cs Universal PoE (Cs UPOE+, Cs UPOE ®)

. Cs power injector, AIR-PWRINJ6=

. 802.3af PoE

. Cs power injector, AIR-PWRINJ5= (หมายเหตุ: ตัวฉีดนี้รองรับเฉพาะ 802.3af)

Cs Catalyst 9120AXI

. อุณหภูมิที่ไม่ทำงาน (การจัดเก็บ): -22° ถึง 158°F (-30° ถึง 70°C)

. การทดสอบระดับความสูงที่ไม่ทำงาน (การจัดเก็บ): 25 C, 15,000 ฟุต

. อุณหภูมิในการทำงาน: 32° ถึง 122°F (0° ถึง 50°C)

. ความชื้นในการทำงาน: 10% ถึง 90% (ไม่ควบแน่น)

. การทดสอบระดับความสูงในการทำงาน: 40 C, 9843 ฟุต

. 2048 MB DRAM

. 1024 MB แฟลช

2.4 GHz

. 23 dBm (200 mW)

. 20 dBm (100 mW)

. 17 dBm (50 mW)

. 14 dBm (25 mW)

. 11 dBm (12.5 mW)

. 8 dBm (6.25 mW)

. 5 dBm (3.13 mW)

. 2 dBm (1.56 mW)

. -1dBm (0.79mW)

. -4dBm(0.39mW)

5 GHz

. 26 dBm (400 mW)

. 23 dBm (200 mW)

. 20 dBm (100 mW)

. 17 dBm (50 mW)

. 14 dBm (25 mW)

. 11 dBm (12.5 mW)

. 8 dBm (6.25 mW)

. 5 dBm (3.13 mW)

. 2 dBm (1.56 mW)

. -1dBm (0.79mW)

H (โดเมนควบคุม H):

. 2.412 ถึง 2.472 GHz; 13 ช่องสัญญาณ
. 5.180 ถึง 5.320 GHz; 8 ช่องสัญญาณ
. 5.745 ถึง 5.825 GHz; 5 ช่องสัญญาณ
