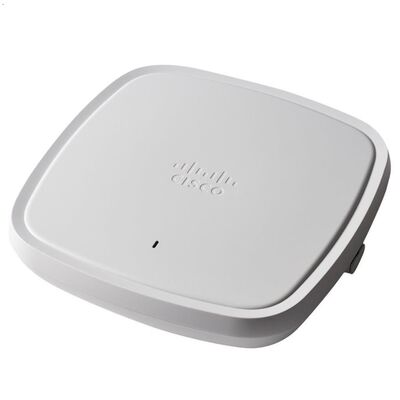

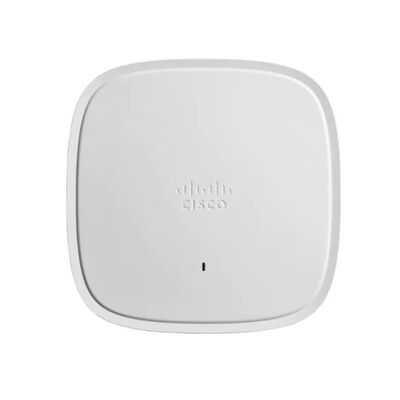

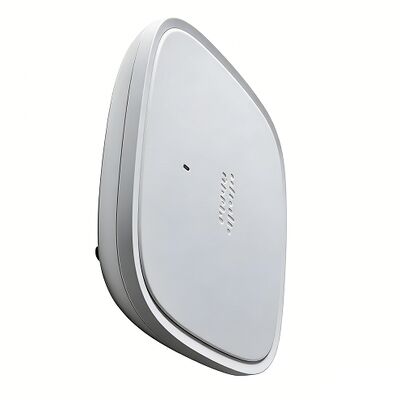

C9105AXI-B, จุดเข้าใช้งาน Cisco Catalyst 9105AX, Wi-Fi 6/2x2 MIMO / เสาอากาศภายใน

คุณสมบัติ

ประโยชน์

Wi-Fi 6 (802.11ax)

มาตรฐาน IEEE 802.11ax ที่กำลังจะมาถึง หรือที่เรียกว่า High-Efficiency Wireless (HEW) หรือ Wi-Fi 6 สร้างต่อยอดจาก 802.11ac มอบประสบการณ์ที่ดีขึ้นในสภาพแวดล้อมทั่วไปด้วยประสิทธิภาพที่คาดเดาได้มากขึ้นสำหรับแอปพลิเคชันขั้นสูง เช่น วิดีโอ 4K หรือ 8K, แอปพลิเคชันการทำงานร่วมกันความละเอียดสูงในความหนาแน่นสูง, สำนักงานไร้สายทั้งหมด และ IoT. Wi-Fi 6 ถูกออกแบบมาเพื่อใช้ทั้งย่านความถี่ 2.4 GHz และ 5 GHz ซึ่งแตกต่างจากมาตรฐาน 802.11ac

OFDMA แบบอัปลิงค์/ดาวน์ลิงค์

การจัดตารางแบบ OFDMA จะแบ่งแบนด์วิดท์ออกเป็นส่วนความถี่ที่เล็กลงที่เรียกว่า Resource Units (RUs) ซึ่งสามารถกำหนดให้กับไคลเอ็นต์แต่ละรายได้ทั้งในทิศทางดาวน์ลิงค์และอัปลิงค์ เพื่อลดโอเวอร์เฮดและเวลาแฝง

เทคโนโลยี MU-MIMO แบบดาวน์ลิงค์

รองรับสอง spatial streams, MU-MIMO ช่วยให้ access point สามารถแบ่ง spatial streams ระหว่างอุปกรณ์ไคลเอ็นต์เพื่อเพิ่มปริมาณงานสูงสุด

BSS coloring

การใช้พื้นที่ (หรือที่เรียกว่า Basic Service Set [BSS] coloring) ช่วยให้ access point และไคลเอ็นต์สามารถแยกความแตกต่างระหว่าง BSSs ได้ ทำให้สามารถส่งข้อมูลพร้อมกันได้มากขึ้น

Target Wake Time

โหมดประหยัดพลังงานใหม่ที่เรียกว่า Target Wake Time (TWT) ช่วยให้ไคลเอ็นต์สามารถอยู่ในโหมดสลีปและตื่นขึ้นเฉพาะในเวลาที่กำหนดไว้ล่วงหน้า (เป้าหมาย) เพื่อแลกเปลี่ยนข้อมูลกับ access point สิ่งนี้ช่วยประหยัดพลังงานได้อย่างมากสำหรับอุปกรณ์ที่ใช้แบตเตอรี่ ประหยัดได้ถึง 3-4 เท่าเมื่อเทียบกับ 802.11n และ 802.11ac

Intelligent Capture

Intelligent Capture ตรวจสอบเครือข่ายและให้การวิเคราะห์เชิงลึกแก่ Cisco DNA Center ซอฟต์แวร์สามารถติดตามความผิดปกติได้มากกว่า 240 รายการ และตรวจสอบแพ็กเก็ตทั้งหมดตามต้องการได้ทันที เสมือนผู้ดูแลระบบเครือข่ายในพื้นที่ Intelligent Capture ช่วยให้ตัดสินใจเกี่ยวกับเครือข่ายไร้สายของคุณได้อย่างมีข้อมูลมากขึ้น

Bluetooth 5

วิทยุ Bluetooth Low Energy (BLE) 5 ในตัวช่วยให้สามารถใช้งานตามตำแหน่ง เช่น การติดตามทรัพย์สิน การนำทาง หรือการวิเคราะห์

รองรับคอนเทนเนอร์สำหรับแอปพลิเคชัน

การรองรับคอนเทนเนอร์ช่วยให้สามารถประมวลผลที่ขอบ (edge computing) สำหรับแอปพลิเคชัน IoT บน access point โฮสต์

คุณสมบัติของ Apple

Apple และ Cisco ได้ร่วมมือกันสร้างประสบการณ์มือถือที่เหมาะสมที่สุดสำหรับอุปกรณ์ iOS บนเครือข่ายองค์กรที่ใช้เทคโนโลยี Cisco การใช้คุณสมบัติใหม่ใน Apple iOS ร่วมกับซอฟต์แวร์และฮาร์ดแวร์ล่าสุดจาก Cisco ธุรกิจต่างๆ สามารถใช้โครงสร้างพื้นฐานเครือข่ายของตนได้อย่างมีประสิทธิภาพมากขึ้นเพื่อมอบประสบการณ์ผู้ใช้ที่ดียิ่งขึ้นในทุกแอปพลิเคชันทางธุรกิจ

หัวใจสำคัญของการทำงานร่วมกันคือการสื่อสารเฉพาะระหว่าง Cisco WLAN และอุปกรณ์ Apple การสื่อสารนี้ช่วยให้ Cisco WLAN มอบประสบการณ์การโรมมิ่ง Wi-Fi ที่เหมาะสมที่สุดสำหรับอุปกรณ์ Apple นอกจากนี้ Cisco WLAN ยังเชื่อถืออุปกรณ์ Apple และให้ความสำคัญกับแอปพลิเคชันที่สำคัญต่อธุรกิจที่ระบุโดยอุปกรณ์ Apple คุณสมบัตินี้ยังเป็นที่รู้จักในชื่อ Fast Lane

รุ่น

คำอธิบาย

C9105AXI-E

Cisco Catalyst 9105AX Indoor Access Point, เสาอากาศภายใน; Wi-Fi 6; 2x2 MIMO พร้อมสอง spatial streams, โดเมน E

C9105AXI-H

Cisco Catalyst 9105AX Indoor Access Point, เสาอากาศภายใน; Wi-Fi 6; 2x2 MIMO พร้อมสอง spatial streams, โดเมน H

C9105AXI-C

Cisco Catalyst 9105AX Indoor Access Point, เสาอากาศภายใน; Wi-Fi 6; 2x2 MIMO พร้อมสอง spatial streams, โดเมน C

C9105AXI-N

Cisco Catalyst 9105AX Indoor Access Point, เสาอากาศภายใน; Wi-Fi 6; 2x2 MIMO พร้อมสอง spatial streams, โดเมน N

C9105AXI-A

Cisco Catalyst 9105AX Indoor Access Point, เสาอากาศภายใน; Wi-Fi 6; 2x2 MIMO พร้อมสอง spatial streams, โดเมน A

C9105AXI-S

Cisco Catalyst 9105AX Indoor Access Point, เสาอากาศภายใน; Wi-Fi 6; 2x2 MIMO พร้อมสอง spatial streams, โดเมน S

C9105AXI-I

Cisco Catalyst 9105AX Indoor Access Point, เสาอากาศภายใน; Wi-Fi 6; 2x2 MIMO พร้อมสอง spatial streams, โดเมน I

C9105AXI-F

Cisco Catalyst 9105AX Indoor Access Point, เสาอากาศภายใน; Wi-Fi 6; 2x2 MIMO พร้อมสอง spatial streams, โดเมน F

C9105AXI-Q

Cisco Catalyst 9105AX Indoor Access Point, เสาอากาศภายใน; Wi-Fi 6; 2x2 MIMO พร้อมสอง spatial streams, โดเมน Q

C9105AXI-K

Cisco Catalyst 9105AX Indoor Access Point, เสาอากาศภายใน; Wi-Fi 6; 2x2 MIMO พร้อมสอง spatial streams, โดเมน K

C9105AXI-B

Cisco Catalyst 9105AX Indoor Access Point, เสาอากาศภายใน; Wi-Fi 6; 2x2 MIMO พร้อมสอง spatial streams, โดเมน B

C9105AXW-E

Cisco Catalyst 9105AX Wall Plate, เสาอากาศภายใน; Wi-Fi 6; 2x2 MIMO พร้อมสอง spatial streams, โดเมน E

C9105AXW-Z

Cisco Catalyst 9105AX Wall Plate, พร้อมเสาอากาศภายใน; Wi-Fi 6; 2x2 MIMO พร้อมสอง spatial streams, โดเมน Z

C9105AXW-H

Cisco Catalyst 9105AX Wall Plate, พร้อมเสาอากาศภายใน; Wi-Fi 6; 2x2 MIMO พร้อมสอง spatial streams, โดเมน H

C9105AXW-C

Cisco Catalyst 9105AX Wall Plate, พร้อมเสาอากาศภายใน; Wi-Fi 6; 2x2 MIMO พร้อมสอง spatial streams, โดเมน C

C9105AXW-N

Cisco Catalyst 9105AX Wall Plate, พร้อมเสาอากาศภายใน; Wi-Fi 6; 2x2 MIMO พร้อมสอง spatial streams, โดเมน N

C9105AXW-A

Cisco Catalyst 9105AX Wall Plate, พร้อมเสาอากาศภายใน; Wi-Fi 6; 2x2 MIMO พร้อมสอง spatial streams, โดเมน A

C9105AXW-S

Cisco Catalyst 9105AX Wall Plate, พร้อมเสาอากาศภายใน; Wi-Fi 6; 2x2 MIMO พร้อมสอง spatial streams, โดเมน S

C9105AXW-I

Cisco Catalyst 9105AX Wall Plate, พร้อมเสาอากาศภายใน; Wi-Fi 6; 2x2 MIMO พร้อมสอง spatial streams, โดเมน I

C9105AXW-F

Cisco Catalyst 9105AX Wall Plate, พร้อมเสาอากาศภายใน; Wi-Fi 6; 2x2 MIMO พร้อมสอง spatial streams, โดเมน F

C9105AXW-Q

Cisco Catalyst 9105AX Wall Plate, พร้อมเสาอากาศภายใน; Wi-Fi 6; 2x2 MIMO พร้อมสอง spatial streams, โดเมน Q

C9105AXW-K

Cisco Catalyst 9105AX Wall Plate, พร้อมเสาอากาศภายใน; Wi-Fi 6; 2x2 MIMO พร้อมสอง spatial streams, โดเมน K

C9105AXW-T

Cisco Catalyst 9105AX Wall Plate, พร้อมเสาอากาศภายใน; Wi-Fi 6; 2x2 MIMO พร้อมสอง spatial streams, โดเมน T

C9105AXW-B

Cisco Catalyst 9105AX Wall Plate, พร้อมเสาอากาศภายใน; Wi-Fi 6; 2x2 MIMO พร้อมสอง spatial streams, โดเมน B

ข้อมูลจำเพาะ C9105AXI-B

ซอฟต์แวร์

Catalyst 9105 AXI

●  Cisco Unified Wireless Network Software Release 8.10.MR3 หรือใหม่กว่า

●  Cisco IOS ® XE Software Release 17.3.1 หรือใหม่กว่า

ตัวควบคุมเครือข่ายไร้สายที่รองรับ

●  Cisco Catalyst 9800 Series Wireless Controllers

●  Cisco 3504, 5520, และ 8540 Wireless Controllers และ Cisco Virtual Wireless Controller

ความสามารถของ 802.11n เวอร์ชัน 2.0 (และที่เกี่ยวข้อง)

●  2x2 MIMO พร้อมสอง spatial streams

●  Maximal Ratio Combining (MRC)

●  802.11n และ 802.11a/g

●  ช่องสัญญาณ 20 และ 40 MHz

●  อัตราข้อมูล PHY สูงสุด 444.4 Mbps (40 MHz พร้อม 5 GHz และ 20 MHz พร้อม 2.4 GHz)

●  การรวมแพ็กเก็ต: Aggregate MAC Protocol Data Unit (A-MPDU) (ส่งและรับ), Aggregate MAC Service Data Unit (A-MSDU) (ส่งและรับ)

●  802.11 Dynamic Frequency Selection (DFS)

●  รองรับ Cyclic Shift Diversity (CSD)

802.11ac

●  2x2 MU-MIMO แบบดาวน์ลิงค์ พร้อมสอง spatial streams

●  MRC

●  802.11ac beamforming

●  ช่องสัญญาณ 20, 40, 80 MHz

●  อัตราข้อมูล PHY สูงสุด 866.7 Mbps (80 MHz พร้อม 5GHz)

●  การรวมแพ็กเก็ต: A-MPDU (ส่งและรับ), A-MSDU (ส่งและรับ)

●  802.11 DFS

●  รองรับ CSD

●  รองรับ WPA3

802.11ax

●  2x2 MU-MIMO แบบอัปลิงค์/ดาวน์ลิงค์ พร้อมสอง spatial streams

●  OFDMA แบบอัปลิงค์/ดาวน์ลิงค์

●  TWT

●  BSS coloring

●  MRC

●  802.11ax beamforming

●  ช่องสัญญาณ 20, 40, 80 MHz

●  อัตราข้อมูล PHY สูงสุด 1.488 Gbps (80 MHz พร้อม 5 GHz และ 20 MHz พร้อม 2.4 GHz)

●  การรวมแพ็กเก็ต: A-MPDU (ส่งและรับ), A-MSDU (ส่งและรับ)

●  802.11 DFS

●  รองรับ CSD

●  รองรับ WPA3

เสาอากาศในตัว

Catalyst 9105AXI

●  2.4 GHz: Peak gain 4 dBi, เสาอากาศภายใน, omnidirectional ในแนวราบ

●  5 GHz: Peak gain 5 dBi, เสาอากาศภายใน, omnidirectional ในแนวราบ

อินเทอร์เฟซ

Catalyst 9105AXI

●  1x 10/100/1000 Base-T (Ethernet) Uplink Interface

●  พอร์ตคอนโซลการจัดการ (RJ-45)

ไฟแสดงสถานะ

●  ไฟ LED แสดงสถานะการบูต, สถานะการเชื่อมต่อ, สถานะการทำงาน, คำเตือนของ boot loader และข้อผิดพลาดของ boot loader

ขนาด
(กว้าง x ยาว x สูง)

●  Access point (ไม่รวมขายึด):

◦    C9105AXI: 5.9 x 5.9 x 1.18 นิ้ว (150 x 150 x 30 มม.)
