รายละเอียดสินค้า:
|
| ชื่อสินค้า: | โมดูลรับส่งสัญญาณแสง | ฟอร์มแฟกเตอร์: | QSFP28 |
|---|---|---|---|
| อัตราข้อมูล: | 100Gbps | ความยาวคลื่น: | CWDM (~ 1310 นาโนเมตร) |
| ระยะทาง: | สูงสุด 10KM | ตัวเชื่อมต่อ: | LC Duplex |
| ประเภทไฟเบอร์: | SMF | การใช้พลังงาน: | ≤3.5W |
โมดูลนี้สร้างขึ้นเพื่อการเชื่อมต่อระยะกลางถึงระยะไกลในศูนย์ข้อมูล, เครือข่ายหลักของวิทยาเขต, เครือข่ายเข้าถึงแบบเมโทร และการกำหนดเส้นทางหลักขององค์กร ด้วยความน่าเชื่อถือสูง, การใช้พลังงานต่ำ และการปฏิบัติตามมาตรฐานอุตสาหกรรมอย่างสมบูรณ์ ทำให้มั่นใจได้ถึงการส่งสัญญาณระยะไกลที่เสถียรสูงสุดถึง 10 กม. ผ่านไฟเบอร์แบบโหมดเดี่ยว (SMF) รูปแบบ QSFP28 ขนาดกะทัดรัดรองรับการใช้งานพอร์ตความหนาแน่นสูง ในขณะที่ยังคงความสามารถในการทำงานร่วมกันได้ดีเยี่ยมกับสวิตช์, เราเตอร์ และอุปกรณ์เครือข่ายแบรนด์หลัก| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|

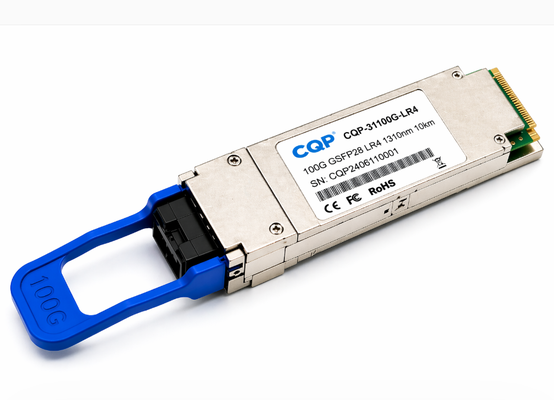

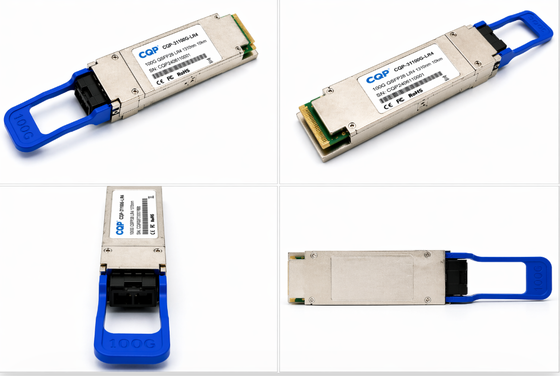

| หมายเลขชิ้นส่วนผลิตภัณฑ์ | CQP‑31100G‑LR4 |
| ประเภทผลิตภัณฑ์ | โมดูลออปติคัลทรานซีฟเวอร์ QSFP28 |
| อัตราข้อมูลรวมสูงสุด | 103.125 Gbps (4 × 25.78125 Gbps) |
| มาตรฐานการส่งสัญญาณ | 100GBASE‑LR4, IEEE 802.3bm |
| รูปแบบ | QSFP28, เป็นไปตาม SFF‑8665 |
| อุณหภูมิการทำงาน | เชิงพาณิชย์: 0°C ~ 70°C; อุตสาหกรรม (อุปกรณ์เสริม): -40°C ~ 85°C |
| อุณหภูมิการจัดเก็บ | -40°C ~ 85°C |
| การกระจายพลังงาน | ทั่วไป < 3.5W |
| แรงดันไฟฟ้า | 3.3V ±5% |
| การรองรับการเสียบขณะทำงาน | ใช่, เป็นไปตาม QSFP28 MSA |
| การรองรับ DDM | ใช่, ตาม SFF‑8472 |
| การปฏิบัติตาม RoHS | RoHS‑6 (ปราศจากสารตะกั่ว) |
| MTBF | ≥ 2,000,000 ชั่วโมง @ 25°C |
| พารามิเตอร์ | ขั้นต่ำ | ทั่วไป | สูงสุด | หน่วย |
|---|---|---|---|---|
| ความยาวคลื่นส่ง (LWDM4) | 1295.56 / 1300.05 / 1304.58 / 1309.14 | – | – | nm |
| กำลังส่ง (รวม) | -6.0 | – | 0.0 | dBm |
| ความไวในการรับ | – | – | -16.0 | dBm |
| การโอเวอร์โหลดการรับ | – | – | -1.0 | dBm |
| ขั้วต่อออปติคัล | LC แบบดูเพล็กซ์ (UPC/APC เป็นอุปกรณ์เสริม) | |||
| ประเภทไฟเบอร์ | ไฟเบอร์แบบโหมดเดี่ยว 9/125 μm (SMF) | |||
| ระยะทางการส่งสัญญาณ | สูงสุด 10 กม. | |||
| ตัวส่งสัญญาณ | อาร์เรย์เลเซอร์ DFB LWDM 4 ช่อง | |||
| ตัวรับสัญญาณ | อาร์เรย์โฟโตไดโอด PIN 4 ช่องพร้อม TIA |
| พารามิเตอร์ | ข้อมูลจำเพาะ | หน่วย |
|---|---|---|
| อัตราข้อมูลต่อช่องสัญญาณ | 25.78125 Gbps (NRZ) | Gbps |
| แอมพลิจูดดิฟเฟอเรนเชียลส่ง | 800 – 1200 | mVpp |
| ความไวอินพุตรับ | ≥ 100 | mVpp |
| อิมพีแดนซ์ | 100 ±10 | Ω |
| Tx Jitter | ≤ 0.2 UI rms | UI |
| Rx Clock Recovery Jitter | ≤ 0.1 UI rms | UI |
| อินเทอร์เฟซควบคุม | I²C / DDM (SFF‑8472) | – |
| พารามิเตอร์ | ข้อมูลจำเพาะ | หน่วย |
|---|---|---|
| ความยาว | 72.4 | mm |
| ความกว้าง | 18.3 | mm |
| ความสูง | 8.5 | mm |
| น้ำหนัก | ~15 | g |
| รูปแบบขั้วต่อ | LC แบบดูเพล็กซ์ | – |
| หมายเลขชิ้นส่วน | คำอธิบาย | อุณหภูมิการทำงาน | ขั้วต่อ |
|---|---|---|---|
| CQP‑31100G‑LR4‑C | 100G QSFP28 LR4 10km SMF | เชิงพาณิชย์ (0°C ~70°C) | LC Duplex |
| CQP‑31100G‑LR4‑I | 100G QSFP28 LR4 10km SMF | อุตสาหกรรม (-40°C ~85°C) | LC Duplex |
