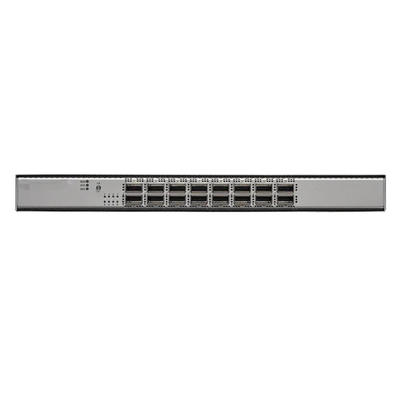

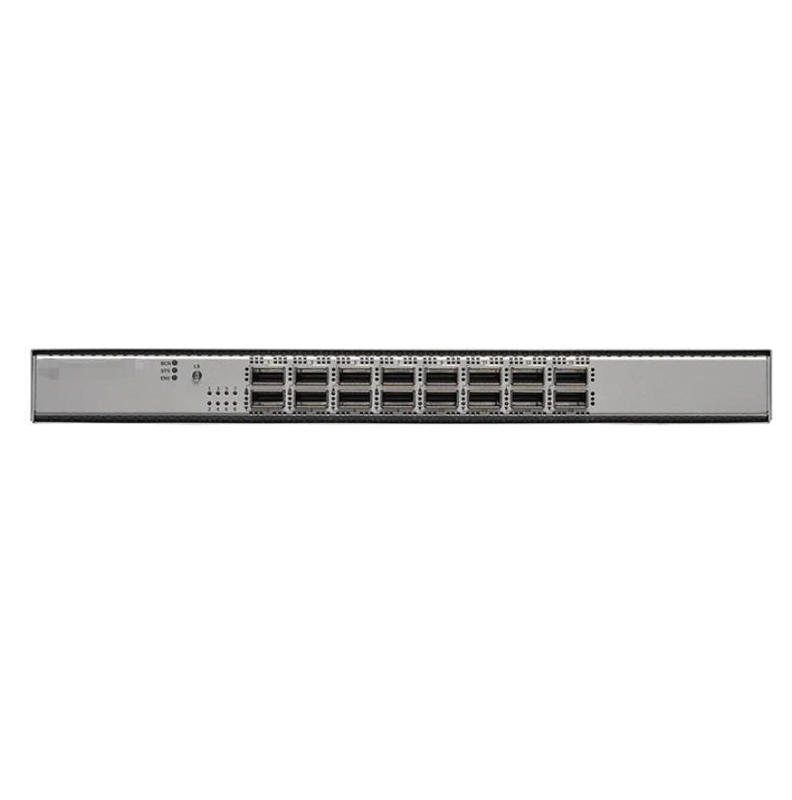

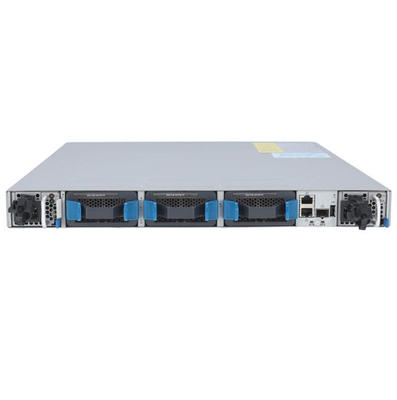

N9K-C9316D-GX สวิตช์ Nexus 9316D Spine พร้อม 16 พอร์ต 400/100G QSFP-DD

ข้อมูลจำเพาะ N9K-C9316D-GX

พอร์ต

●  16 x พอร์ต QSFP-DD 400/100/40-Gbps

ทางกายภาพ

●  หน่วยความจำระบบ: 16 GB NX-OS, 24 GB ACI

●  Solid-State Disk (SSD): 128 GB

●  USB: 1 พอร์ต

●  พอร์ตอนุกรม RS-232: 1

●  พอร์ตการจัดการ: 2 (1 x 10/100/1000BASE-T และ 1 x 1-Gbps SFP+)

●  CPU Broadwell-DE: 4 คอร์

●  ขนาด (สูง x กว้าง x ลึก): 3.38 x 17.37 x 22.27 นิ้ว (8.59 x 44.13 x 56.58 ซม.)

บัฟเฟอร์แพ็กเก็ต

●  บัฟเฟอร์ส่วนกลาง 80 MB

การระบายความร้อน

●  พัดลม: NXA-FAN-35CFM-PI และ NXA-FAN-35CFM-PE

●  การสำรองข้อมูล 5+1

●  ทิศทางการไหลเวียนของอากาศเข้าด้านพอร์ตหรือด้านพอร์ตออก

●  Hot swappable: ใช่

พลังงาน

●  AC:

◦   แหล่งจ่ายไฟ AC 1100 วัตต์ (W) (สูงสุด 2)

◦   การสำรองข้อมูล 1+1

◦   แหล่งจ่ายไฟ 80 Plus Platinum ที่มีประสิทธิภาพ 90% หรือมากกว่า (โหลด 20 ถึง 100%)

◦   ความถี่: 50 ถึง 60 Hz (AC)

◦   การปฏิบัติตาม RoHS: ใช่

◦   Hot swappable: ใช่

◦   ตัวเลือกด้านพอร์ตเข้าหรือด้านพอร์ตออก

◦   พลังงานทั่วไป: 650W (AC)

●  DC:

◦   แหล่งจ่ายไฟ DC 1100 วัตต์ (W) (สูงสุด 2)

◦   การสำรองข้อมูล 1+1

◦   แหล่งจ่ายไฟ 80 Plus Platinum ที่มีประสิทธิภาพ 90% หรือมากกว่า (โหลด 20 ถึง 100%)

●  AC/DC แรงดันไฟฟ้าสูง

◦   พลังงาน: 1200W AC, 930W DC หรือ 1200W HVAC/HVDC

◦   แรงดันไฟฟ้าขาเข้า: 100 ถึง 240V * AC หรือ –40 ถึง –72V DC (ต่ำสุดและสูงสุด), –48 ถึง –60V DC (เล็กน้อย)

สิ่งแวดล้อม

●  อุณหภูมิในการทำงาน: 32 ถึง 104°F (0 ถึง 40°C)

●  อุณหภูมิที่ไม่ทำงาน (การจัดเก็บ): -40 ถึง 158°F

●  (-40 ถึง 70°C)

●  ความชื้น: 5 ถึง 85% (ไม่ควบแน่น)

●  ระดับความสูง: 0 ถึง 13,123 ฟุต (0 ถึง 4000 ม.)

จำนวนเส้นทาง IPv4 Longest Prefix Match (LPM) สูงสุด

896,000

จำนวนรายการโฮสต์ IPv4 สูงสุด

896,000

จำนวนรายการที่อยู่ MAC สูงสุด

256,000

จำนวนเส้นทางมัลติคาสต์สูงสุด

32,000

จำนวนกลุ่มการสอดแนม Interior Gateway Management Protocol (IGMP)

การจัดส่ง: 8000

สูงสุด: 32,000

จำนวนรายการ Access-Control-List (ACL) สูงสุด

ต่อส่วนของเครื่องมือส่งต่อ:

●  5000 ขาเข้า

●  2000 ขาออก

●  สูงสุด: 20,000 ขาเข้า, 8000 ขาออก

จำนวน VLAN สูงสุด

3967

จำนวนอินสแตนซ์ Virtual Routing and Forwarding (VRF)

การจัดส่ง: 1000

สูงสุด: 16,000

จำนวนเส้นทาง ECMP สูงสุด

64

จำนวนพอร์ตแชนเนลสูงสุด

512

จำนวนลิงก์สูงสุดในพอร์ตแชนเนล

32

จำนวนเซสชัน SPAN ที่ใช้งานอยู่

4

จำนวน VLAN สูงสุดในอินสแตนซ์ Rapid per-VLAN Spanning Tree (RPVST)

3967

จำนวนกลุ่ม Hot-Standby Router Protocol (HSRP) สูงสุด

490

จำนวนอินสแตนซ์ Multiple Spanning Tree (MST) สูงสุด

64

ขนาดตารางโฟลว์ที่ใช้สำหรับแพลตฟอร์ม Cisco Tetration Analytics

64,000

จำนวนรายการ Network Address Translation (NAT)

1023

การปฏิบัติตามข้อกำหนดด้านกฎระเบียบ

ผลิตภัณฑ์ควรเป็นไปตามเครื่องหมาย CE ตามคำสั่ง 2004/108/EC และ 2006/95/EC

ความปลอดภัย

●  UL 60950-1 ฉบับที่สอง

●  CAN/CSA-C22.2 ฉบับที่สองหมายเลข 60950-1

●  EN 60950-1 ฉบับที่สอง

●  IEC 60950-1 ฉบับที่สอง

●  AS/NZS 60950-1

●  GB4943

EMC: การปล่อยมลพิษ

●  47CFR ส่วนที่ 15 (CFR 47) คลาส A

●  AS/NZS CISPR22 คลาส A

●  CISPR22 คลาส A

●  EN55022 คลาส A

●  ICES003 คลาส A

●  VCCI คลาส A

●  EN61000-3-2

●  EN61000-3-3

●  KN22 คลาส A

●  CNS13438 คลาส A

หมายเหตุ: Cisco Nexus N9K-C9364C ผ่านมาตรฐานการปล่อยมลพิษทางรังสี EMC ในทุกการกำหนดค่า โดยมีข้อยกเว้นเพียงอย่างเดียวคือหากมีการใช้ปลั๊กออปติกมากกว่า 40 ตัวของหมายเลขชิ้นส่วน Cisco 10-3142-02 (หรือ 10-3142-01)

EMC: ภูมิคุ้มกัน

●  EN55024

●  CISPR24

●  EN300386

●  KN 61000-4 series

RoHS

ผลิตภัณฑ์เป็นไปตาม RoHS-6 โดยมีข้อยกเว้นสำหรับลูกบอล Ball Grid-Array (BGA) ที่มีสารตะกั่วและตะกั่ว
ตัวเชื่อมต่อแบบกดพอดี
