RRU3959/BBM/BYE/BPD หน่วยวิทยุระยะไกลกลางแจ้งที่ใช้พลังงานจากพลังงาน ตู้

ภาพรวม

ภาพรวมและฟังก์ชัน

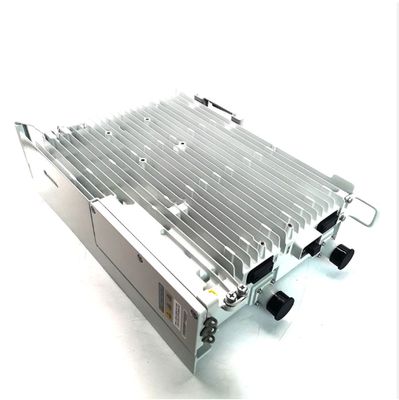

• RRU3959 (และ RRU3959w) เป็นหน่วยวิทยุระยะไกลกลางแจ้ง(RRU) ที่ใช้ในสถาปัตยกรรมสถานีฐานที่กระจาย

• มันจัดการกับฟังก์ชัน RF: การปรับปรุง, demodulation, การรวม / แบ่งเบนด์และสัญญาณ RF.

• มันใช้เทคนิควิทยุที่กําหนดด้วยซอฟต์แวร์ (SDR) โดยอนุญาตให้มีการตั้งค่าโหมด (หลายโหมด, หลายวง) ผ่านซอฟต์แวร์

• มีการออกแบบตัวส่ง / ตัวรับแบบคู่ เพื่อเพิ่มพลังงาน / ความสามารถในการผลิต

• การใช้งานพอร์ตฟิสิกัลและอินเตอร์เฟส
  จากตาราง 1-1:

  • สนาม RF: 2 × เครื่องเชื่อม DIN (ต่อระบบแอนเทนเน่)

  • ท่าเรือ CPRI: 2 × เครื่องเชื่อม DLC (เชื่อมต่อกับ BBU)

  • สายพานไฟฟ้า: 1 เครื่องเชื่อมตัวเมีย (ประเภท เครื่องพิมพ์ที่ไม่มีเครื่องมือ) ให้บริการไฟฟ้าแบบ DC 48 V (ช่วงความดัน 36 V ถึง 57 V)

  • RET port: 1 × DB9 (สําหรับหน่วยควบคุมทางไกล, RCU)

  • สายพานเตือน: 1 × DB15 (สําหรับสัญญาณเตือนภายนอก)

  ช่วงความถี่ / IBW
  จากตารางสเปคความถี่:

  ตัวแบบ / ประเภท	RX (MHz)	TX (MHz)	IBW (MHz)
  RRU3959 P900	890 915	935 960	25
  RRU3959 E900	880 915	925 960	35
  RRU3959 1800	1710 1785	1805?? 1880	45
  RRU3959 2100	1920 ̇ 1980	2110 2170	60
  RRU3959w 1800	1710 1785	1805?? 1880	75

  ความจุ (โหมดเดียว / โหมดหลาย)

  • ในโหมด GSM(900 / 1800), RRU3959 / 3959w รองรับถึง 8 TRXs

  • ในUMTS(ในโหมด 900 / 2100)
    • ไม่มี MIMO: ส่งสูงสุด 6 เครื่อง
    • กับ MIMO: สูงสุด 4 เครื่องขนส่ง

  • ในLTE (FDD)โหมด:
    • RRU3959 (1800 MHz) รองรับ 2 เครื่องขนส่ง (ความกว้างแบนด์ 1.4, 3, 5, 10, 15, 20 MHz)
    • RRU3959 (2100 MHz) รองรับตัวนํา 4 ตัว (ความกว้างแบนด์ 5, 10, 15, 20 MHz)
    • RRU3959w รองรับตัวนํา LTE 2 ตัว (5, 10, 15, 20 MHz)

  • รวมหลายโหมด (GSM + UMTS, GSM + LTE, UMTS + LTE ฯลฯ) ได้รับการสนับสนุน (ภายในข้อจํากัดวงจร)

  ความรู้สึกของตัวรับ
  จากตารางความรู้สึก (ตาราง 2-4)

  • GSM 900: ¥113.7 dBm (ทางหนึ่ง) ¥116.5 dBm (ทางสอง) ¥119.2 dBm (ทฤษฎี)

  • GSM 1800: 114.0 dBm (ทางหนึ่ง) 116.8 dBm (ทางสอง) 119.5 dBm (ทฤษฎี)

  • UMTS 900: 125.8 / 128.6 / 131.3 dBm

  • UMTS 2100: 126.1 / 128.9 / 131.6 dBm

  • LTE (FDD)
    • 900: 106.3 / 109.1 / 111.8 dBm
    • 1800: 106.6 / 109.4 / 112.1 dBm
    • 2100: ¥106.9 / ¥109.7 / ¥112.4 dBm

  พลังการออก
  จากตารางและข้อตักเตือนต่างๆ

  • ในโหมด GSM (900 / 1800) ความแรงสูงสุดต่อตัวนําคือ 60 W (ต้องมีใบอนุญาต)

  • ภายใต้สภาพความสูง การออกกําลังได้ถูกลดค่า: ณ 3,500~4,500 m → 1 dB; ณ 4,500~6,000 m → 2 dB

  • สําหรับผู้ดําเนินการ LTE สองตัว แนะนําให้มีการจับคู่ความหนาแน่นของสเป็คตรัลพลังงาน (PSD) (เช่นพลังงานเท่ากันต่อความกว้างแบนด์)

  • ผลิตแบบเฉพาะสําหรับผู้ดําเนินการขึ้นอยู่กับรูปแบบ (GSM, UMTS, LTE) และจํานวนผู้ดําเนินการ (ดูตารางในเอกสาร)

  การบริโภคพลังงานและข้อมูล

  • การเข้า: ราคา 48 V DC (ราคา 36 V ถึง 57 V)

  • RRU3959 / RRU3959w รองรับการจําหน่าย AC ผ่านโมดูล AC / DC ภายนอกหรือโมดูล OPM15M

  • ค่าบริโภคพลังงานเฉพาะและค่าสูงสุดจะวัดที่ 25 °C; ความแตกต่างของภาระมีอิทธิพลต่อการบริโภค

  สภาพแวดล้อมและรายละเอียดอื่น ๆ

  • มันถูกออกแบบมาเพื่อการติดตั้งภายนอก ใกล้กับแอนเทนน์

  • อุณหภูมิการทํางาน, การป้องกัน, มิติทางกล, เป็นต้น เป็นส่วนหนึ่งของรายละเอียดเต็ม แต่ฉันไม่ได้สกัดทั้งหมดจากแหล่งที่ฉันรีวิว
