รายละเอียดสินค้า:
|
| แบบอย่าง: | N9K-C9316D-GX | คำอธิบาย: | สวิตช์ Nexus 9316D Spine พร้อม 16 พอร์ต 400/100G QSFP-DD |
|---|---|---|---|
| Switching Capacity: | 25.6 Tbps | Forwarding Rate: | 9.5 Bpps |
| Management ports: | 2 (1 x 10/100/1000BASE-T and 1 x 1-Gbps SFP+)2 (1 x 10/100/1000BASE-T and 1 x 1-Gbps SFP+) | ชั้น: | 3 |
| จัดการได้: | ใช่ | วางซ้อนกันได้: | ใช่ |
| Rack Unit: | / | ||
| เน้น: | ซิสโก้ เน็กเซส 9316D สวิตช์กระดูกสันหลัง,สวิตช์ 400G QSFP-DD,สวิตช์อีเทอร์เน็ตความเร็วสูง 16 พอร์ต |
||
N9K-C9316D-GX เป็น Cisco Nexus 9316D Spine Switch ด้วย 16p 400/100G QSFP-DD.สวิตช์ Cisco Nexus® 9300-GX เป็นรุ่นต่อไปของสวิตช์ Cisco Nexus 9000 Series. The platform introduces a fully backward-compatible 400G optical interface Quad Small Form-Factor Pluggable – Double Density (QSFP-DD) to transparently migrate existing data center fabrics from 40-Gbps and 100-Gbps speeds to 400 Gbpsแพลตฟอร์มให้ความคุ้มครองการลงทุนสําหรับลูกค้า โดยให้ความยืดหยุ่นสูงชั้น 2 และชั้น 3และการทํางานเพื่อตอบสนองความต้องการที่เปลี่ยนแปลงของศูนย์ข้อมูลเสมือนและสภาพแวดล้อมเมฆอัตโนมัติ.
ซิสโก้ให้ 2 รูปแบบการทํางานสําหรับ ซิสโก้ เน็กเซส 9000 ซีรีส สวิตช์องค์กรสามารถใช้ Cisco Application Centric Infrastructure (Cisco ACITM) หรือ Cisco Nexus Switch Environment (Cisco NX-OS mode) ได้การแก้ไข Cisco ACI เป็นสถาปัตยกรรมที่ครอบคลุมและขับเคลื่อนด้วยความตั้งใจที่มีระบบอัตโนมัติกลางและโปรไฟล์การใช้งานที่ใช้ตามนโยบายเครือข่ายขนส่งสําหรับภาระงานแบบไดนามิก และถูกสร้างขึ้นบนเนื้อเยื่อเครือข่ายที่รวมโปรโตคอลที่ผ่านการทดสอบในเวลากับนวัตกรรมใหม่เพื่อสร้าง, สถาปัตยกรรมที่สามารถปรับขนาดได้และยืดหยุ่นของลิงค์ความช้าต่ํา, ความกว้างแบนด์วิทสูง. ผ้านี้ให้เครือข่ายที่สามารถรองรับสิ่งแวดล้อมศูนย์ข้อมูลที่ต้องการและยืดหยุ่นมากที่สุด.

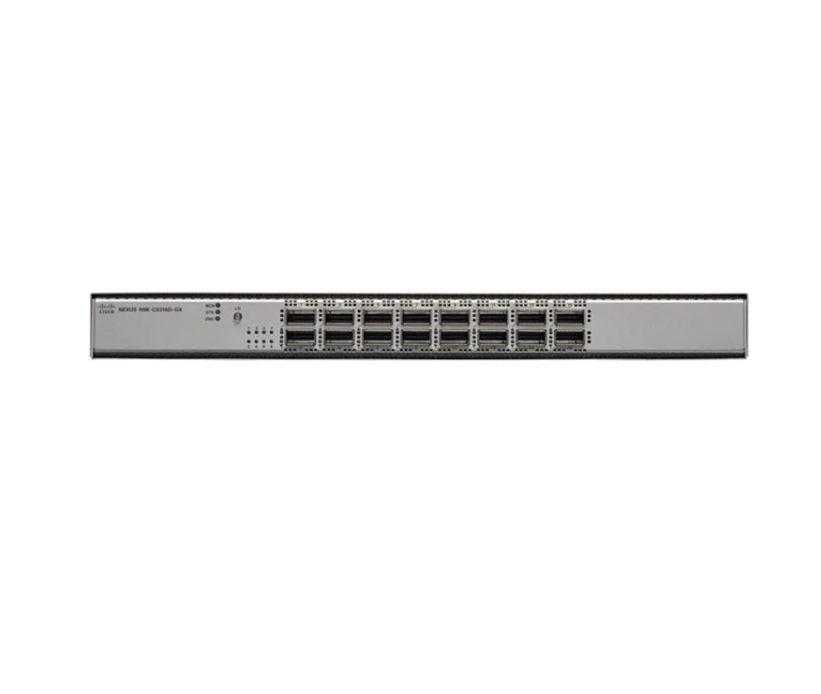

รูปที่ 1 แสดงสวิตช์ Cisco Nexus 9316D
ตารางที่ 1 แสดงรายละเอียดเร็ว
| SKU | N9K-C9316D-GX |
| ท่าเรือ | 16 x 400/100/40-Gbps ท่าทาง QSFP-DD |
| ความจําระบบ | 16 GB NX-OS, 24 GB ACI |
| ไดสก์แบบแข็ง (SSD) | 128 GB |
| USB | 1 ท่าเรือ |
| สายพานคอนโซลลําดับ RS-232 | 1 |
| ท่าเรือการจัดการ | 2 (1 x 10/100/1000BASE-T และ 1 x 1-Gbps SFP+) |
| CPU Broadwell-DE | 4 คอร์ |
| ขนาด (H x W x D) | 3.38 x 17.37 x 22.27 นิ้ว (8.59 x 44.13 x 56.58 ซม.) |
ภาพรวม Cisco ACI
Cisco ACI เป็นสาขานําในอุตสาหกรรมที่ปลอดภัย เปิด และครบวงจร Software-Defined Networking (SDN)และเร่งกระจายพื้นฐานและการบริหาร และเร่งระยะชีวิตการจัดจําหน่ายแอพลิเคชั่น. Cisco ACI ให้การอัตโนมัติที่ขับเคลื่อนโดยนโยบายผ่านการผูกพันและผูกพันที่บูรณาการ, เป็น hypervisor-agnostic; และขยายการอัตโนมัตินโยบายให้กับภาระงานใด ๆ, รวมถึงเครื่องจักรเสมือน,เซอร์เวอร์ฟิสิกส์จากโลหะเปล่าและถัง
Cisco ACI นําเสนอกรอบเครือข่ายที่พัฒนาจากความตั้งใจ เพื่อให้มีความเคลื่อนไหวในศูนย์ข้อมูลมันจับความตั้งใจของธุรกิจและผู้ใช้งานระดับสูงขึ้นในรูปของนโยบายและแปลความตั้งใจนี้ไปสู่การสร้างเครือข่ายที่จําเป็นในการจัดหาเครือข่ายอย่างไดนามิก, การรักษาความปลอดภัยและบริการพื้นฐาน ใช้แนวทางที่พัฒนาโดยระบบแบบบูรณาการ โดยมีการบูรณาการอย่างแน่นแน่นระหว่างฮาร์ดแวร์และซอฟต์แวร์ และองค์ประกอบทางกายภาพและเวอร์ชั่นและนวัตกรรม Cisco custom เพื่อให้มีคุณค่าธุรกิจพิเศษสําหรับศูนย์ข้อมูลที่ทันสมัยแนวทางอันโดดเด่นนี้ใช้รูปแบบการทํางานที่ใช้ตามนโยบายทั่วทั้งเครือข่าย ลดต้นทุนและความซับซ้อนในการดําเนินการของเครือข่ายของคุณอย่างมาก
ซิสโก ACI Anywhere เป็นคําตอบที่ครบวงจร: ด้วยเจตนาเดียว การใช้ไฮเปอร์วิเซอร์ใดๆ สําหรับภาระงานใดๆ ในสถานที่ใดๆ และในเมฆใดๆCisco ACI Anywhere ให้บริการความสามารถที่สามารถเชื่อมต่อได้อย่างต่อเนื่องระหว่างศูนย์ข้อมูลในสถานที่, ศูนย์ข้อมูลขนาดเล็กที่อยู่ห่างไกล และศูนย์ข้อมูลหลายแห่งที่กระจายไปตามภูมิศาสตร์ภายใต้การประกอบนโยบายแบบเดียว ในอนาคต ความสามารถเหล่านี้จะขยายไปยังเมฆสาธารณะด้วย
รูปที่ 2 แสดงองค์ประกอบสถาปัตยกรรม Cisco ACI
Cisco Nexus GX Series ยังนํามาสนับสนุนฟังก์ชัน ACI กระดานเดียวเพื่อให้ลูกค้าสามารถใช้อุปกรณ์ GX Series ได้ทั้งใน ACI spine หรือ ACI leaf deployment สําหรับการพัฒนาที่ยืดหยุ่นเต็ม.
ตารางที่ 2 แสดงถึงการสนับสนุนของ ACI
| รายการ | N9K-C9316D-GX | N9K-C93600CD-GX |
| กระดูกสันหลัง ACI | ใช่ | อนาคต |
| ใบ ACI | อนาคต | ใช่ |
ตารางที่ 3 แสดงอุปกรณ์เสริมที่แนะนํา
| เลขส่วน | คําอธิบายสินค้า |
| ตัวเลือกของแฟน | |
| NXA-FAN-35CFM-PI | พัดลม Nexus, พัดลม Nexus 2000, 3000, 9000 พัดลมเดี่ยว, 35CFM, การไหลของอากาศด้านฝั่งประตู |
| NXA-FAN-35CFM-PE | พัดลม Nexus 2000, 3000, 9000 พัดลมเดี่ยว 35CFM กระแสอากาศด้านด้านเบอร์ |
| ตัวเลือกการจําหน่ายพลังงาน | |
| NXA-PAC-1100W-PI2 | Nexus AC 1100W PSU แผงสํารอง - ด้านฝั่งประตู |
| NXA-PAC-1100W-PE2 | Nexus AC 1100W PSU แผงสํารอง - ด้านด้านออก |
| NXA-PDC-1100W-PI | Nexus 1100W Platinum DC PS, ทางเข้าทางด้านขวาง |
| NXA-PDC-1100W-PE | Nexus 1100W Platinum DC PS ระบบออกด้านหน้า |
| NXA-PHV-1100W-PI | Nexus 1100W Platinum HV-AC-DC PS, ทางเข้าทางด้านหน้า |
| NXA-PHV-1100W-PE | Nexus 1100W Platinum HV-AC-DC PS ระบบออกฝั่งหน้า |
| อุปกรณ์เสริม | |
| N9K-C9300-RMK | Nexus 9000 ชุดติดตั้งราก |
| N9K-C9300-ACK | Nexus 9000 ชุดอุปกรณ์เสริมคงที่ |
ตารางที่ 4 แสดงการเปรียบเทียบ
| เครื่อง | N9K-C9316D-GX | N9K-C93600CD-GX |
| ท่าเรือ |
|
|
| สภาพร่างกาย |
|
|
| แพคเก็ตพัฟเฟอร์ |
|
|
รายละเอียด N9K-C9316D-GX |
|
| ท่าเรือ | ● 16 x 400/100/40-Gbps สายพาน QSFP-DD |
| สภาพร่างกาย |
● แมมรี่ระบบ: 16 GB NX-OS, 24 GB ACI ● ดิสก์ ขนาด แข็งแรง (SSD): 128 GB ● USB: 1 สายพาน ● RS-232 สายพานคอนโซลลําดับ: 1 ●พอร์ตจัดการ: 2 (1 x 10/100/1000BASE-T และ 1 x 1-Gbps SFP +) ● CPU Broadwell-DE: 4 คอร์ ● ขนาด (H x W x D): 3.38 x 17.37 x 22.27 นิ้ว (8.59 x 44.13 x 56.58 ซม.) |
| แพคเก็ตพัฟเฟอร์ | ● แบฟเฟอร์กลางขนาด 80 MB |
| การเย็น |
● แฟน: NXA-FAN-35CFM-PI และ NXA-FAN-35CFM-PE ● 5+1 จํานวนมาก ● ทิศทางการไหลของอากาศทางฝั่งเข้าหรือด้านออก ● เปลี่ยนได้ด้วยน้ําร้อน: ใช่ |
| พลัง |
● AC: ◦ 1100 Watt (W) แหล่งพลังงาน AC (สูงสุด 2) ◦ 1 + 1 การปลดปล่อย ◦ 80 พลัส พลาตินามีประสิทธิภาพ 90% หรือมากกว่า (20-100% ความจุ) ◦ ความถี่: 50 ถึง 60 Hz (AC) ◦ ความเป็นไปตาม RoHS: ใช่ ◦ เปลี่ยนแบบร้อน: ใช่ ◦ ตัวเลือกการเข้าทางด้านขวาหรือทางด้านขวา ◦ พลังงานทั่วไป: 650W (AC) ● DC: ◦ 1100 วัตต์ (W) แหล่งไฟฟ้า DC (สูงสุด 2) ◦ 1 + 1 การปลดปล่อย ◦ 80 พลัส พลาตินามีประสิทธิภาพ 90% หรือมากกว่า (20-100% ความจุ) ● แอค/ดีซี ความดันสูง ◦ พลังงาน: 1200W AC, 930W DC, หรือ 1200W HVAC/HVDC ◦ ความดันการเข้า: 100-240V * AC หรือ ₹40-72V DC (ขั้นต่ําและสูงสุด) ₹48-60V DC (นามinali) |
| สังคม |
● อุณหภูมิ การ ทํางาน: 32 ถึง 104°F (0 ถึง 40°C) ● อุณหภูมิที่ไม่ทํางาน (การเก็บ) -40 ถึง 158°F ● (-40 ถึง 70 องศาเซลเซียส) ● ความ นุ่ม นุ่ม: 5 ถึง 85% (ไม่ กระชับ) ● ความ สูง: 0 ถึง 13,123 ฟุต (0 ถึง 4000 เมตร) |
| จํานวนทาง IPv4 ที่ยาวที่สุด (Longest Prefix Match) | 896,000 |
| จํานวนสูงสุดของรายการ IPv4 hosts | 896,000 |
| จํานวนสูงสุดของรายการที่อยู่ MAC | 256,000 |
| จํานวนเส้นทาง Multicast มากที่สุด | 32,000 |
| จํานวนกลุ่มสนูปปโรต็อกอลการจัดการประตูภายใน (IGMP) |
ขนส่ง: 8000 ขนาดสูงสุด: 32000 |
| จํานวนสูงสุดของรายการการเข้าสู่รายการควบคุม (ACL) |
ต่อชิ้นของเครื่องขับเคลื่อน: ● 5000 รายการ ● การ ออก ไป 2000 ครั้ง ● สูงสุด: 20,000 เข้า, 8000 ออก |
| จํานวน VLAN มากที่สุด | 3967 |
| จํานวน Virtual Routing and Forwarding (VRF) |
ส่ง: 1000 สูงสุด: 16000 |
| จํานวนเส้นทาง ECMP มากที่สุด | 64 |
| จํานวนทางท่าเรือสูงสุด | 512 |
| จํานวนเส้นทางสูงสุดในช่องทางท่าเรือ | 32 |
| จํานวนการประชุม SPAN ที่ใช้งาน | 4 |
| จํานวน VLAN มากที่สุดในตัวอย่าง Rapid per-VLAN Spanning Tree (RPVST) | 3967 |
| จํานวนสูงสุดของกลุ่มโปรต็อกอล Router Hot-Standby (HSRP) | 490 |
| จํานวนสูงสุดของตัวอย่าง Multiple Spanning Tree (MST) | 64 |
| ขนาดตารางการไหลที่ใช้สําหรับ Cisco Tetration Analytics platform | 64,000 |
| จํานวนรายการ Network Address Translation (NAT) | 1023 |
| การปฏิบัติตามกฎหมาย | ผลิตภัณฑ์ควรสอดคล้องกับเครื่องหมาย CE ตามแนวทาง 2004/108/EC และ 2006/95/EC |
| ความปลอดภัย |
● UL 60950-1 ฉบับที่สอง ● CAN/CSA-C22.2 เลขที่ 60950-1 ฉบับที่สอง ● EN 60950-1 ฉบับที่สอง ● IEC 60950-1 ฉบับที่สอง ● AS/NZS 60950-1 ● GB4943 |
| EMC: การปล่อย |
● 47CFR ส่วน 15 (CFR 47) ประเภท A ● AS/NZS CISPR22 ประเภท A ● CISPR22 ประเภท A ● EN55022 ประเภท A ● ICES003 ประเภท A ● VCCI ประเภท A ● EN61000-3-2 ● EN61000-3-3 ● KN22 ประเภท A ● CNS13438 ประเภท A หมายเหตุ: Cisco Nexus N9K-C9364C ผ่านมาตรฐาน EMC Radiated Emissions ในทุกรูปแบบโดยมีข้อยกเว้นเพียงอย่างเดียวคือ หากใช้ออฟติก pluggable มากกว่า 40 เครื่องของ Cisco ที่มีหมายเลขชิ้น 10-3142-02 (หรือ 10-3142-01). |
| EMC: ความคุ้มกัน |
● EN55024 ● CISPR24 ● EN300386 ● ซีรี่ย์ KN 61000-4 |
| RoHS | ผลิตภัณฑ์มีความสอดคล้องกับ RoHS-6 ยกเว้นสําหรับลูกบอลกรีด-อาราย (BGA) ที่นํา และลูกบอล เครื่องเชื่อมพิมพ์ |
