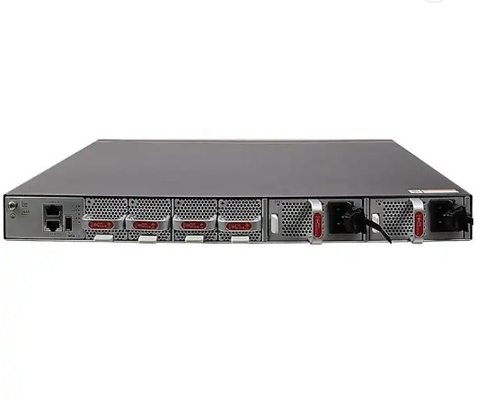

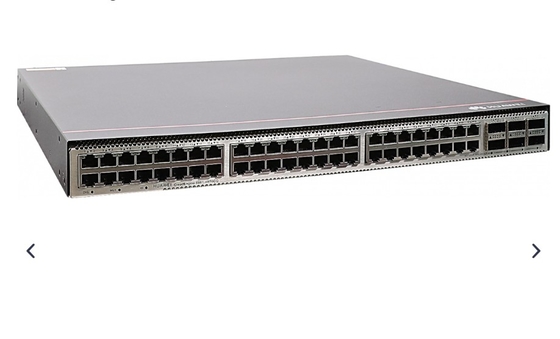

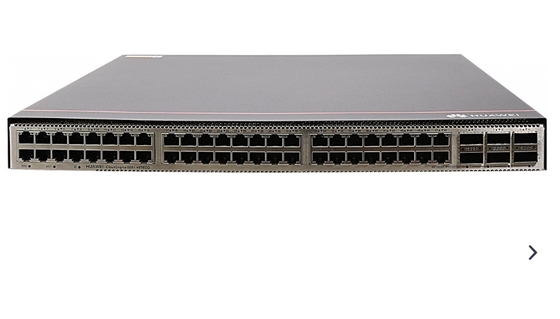

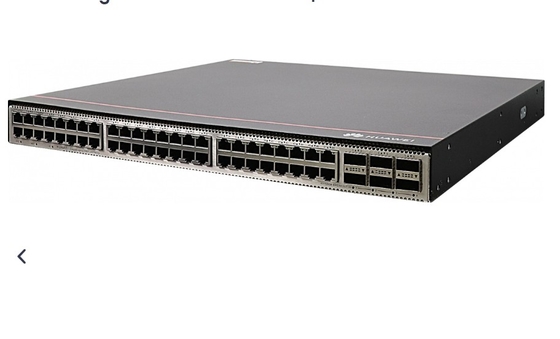

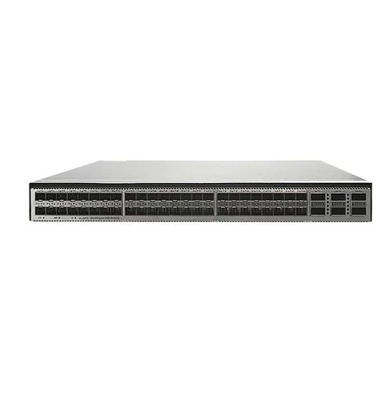

CE6881-48T6CQ-B 48*10G SFP+ 6*100G QSFP28 2*AC Port Power Supply Side Air Inlet การออกอากาศทางด้าน

CE6881-48T6CQ-B รายละเอียด

รายการ

คําอธิบาย

รายละเอียดทางกายภาพ

• ขนาด (H x W x D)
• ขนาดพื้นฐาน (ยกเว้นส่วนที่เด่นจากร่างกาย): 43.6 มม. x 442.0 มม. x 420.0 มม.
• ขนาดสูงสุด (ความลึกคือระยะห่างจากประตูบนแผ่นหน้าไปยังมือบนแผ่นหลัง): 43.6 mm x 442.0 mm x 446.1 mm (1.72 นิ้ว x 17.4 นิ้ว x 17.6 นิ้ว)

ปริมาตรสิ่งแวดล้อม

อุณหภูมิ

• อุณหภูมิการทํางาน: 0 °C ถึง 40 °C (32 °F ถึง 104 °F) ในความสูง 0-1800 m (0-5906 ฟุต)

หมายเหตุ:

เมื่อความสูง 1800-5000 m (5096-16404 ฟุต) อุณหภูมิการทํางานสูงสุดลดลง 1 ° C (1.8 ° F) ทุกครั้งที่ความสูงเพิ่มขึ้น 220 m (722 ฟุต).

• อุณหภูมิในการเก็บรักษา: -40°C ถึง +70°C (-40°F ถึง +158°F)

ความชื้นสัมพัทธ์

5% RH ถึง 95% RH ไม่ปรับความหนา

ความสูง

< 5000 m (16404 ฟุต)

เสียง (ความดันเสียง, 27°C)

• การไหลของอากาศทางด้านหลังไปหน้า: < 57 dBA
• กระแสอากาศจากหน้าไปหลัง: < 58 dBA

รายละเอียดพลังงาน

ประเภทของแหล่งพลังงาน

อัตราการต่อสัดส่วน (AC/DC)

ไฟไฟเข้าแบบ AC

• ระยะความแรงกดไฟเข้าระดับชื่อ: 100 V AC ถึง 240 V AC, 50/60 Hz
• ระยะความแรงดันเข้าสูงสุด: 90 V AC ถึง 290 V AC, 47 Hz ถึง 63 Hz

ไฟไฟฟ้าเข้าแบบ DC

• ระยะความกระชับกําลังตั้ง: -48 V DC ถึง -60 V DC
• ระยะความกระชับกําลังสูงสุด: -38.4 V DC ถึง -72 V DC

การเข้าพลังงานแบบสัดส่วนแบบแรงดันสูง

• โมดูลพลังงานแบบ AC 600 W และ 240 V DC (ซีรีย์ PAC600S12)
• ระยะความกระชับกําลังปริมาณ: 240 V DC
• ระยะความกระชับกําลังสูงสุด: 190 V DC ถึง 290 V DC
• โมดูลพลังงานไฟฟ้าแบบ DC ความดันสูง 1200 W (ซีรีส์ PHD1K2S12)
• ระยะความกระชับกําลังตั้ง: 240V DC ถึง 380V DC
• ระยะความกระชับกําลังสูงสุด: 190 V DC ถึง 400 V DC

ปริมาณไฟเข้าระดับ

• โมดูลพลังงานแบบ AC 600 W และ 240 V DC (ซีรีย์ PAC600S12)
• 8 A (100 V AC ถึง 240 V AC)
• 4 A (240V DC)
• โมดูลพลังงานไฟฟ้าแบบ DC 1000 W (ซีรีส์ PDC1000S12): 30 A (-48 V DC ถึง -60 V DC)
• โมดูลพลังงานไฟฟ้าแบบ DC ความแรงสูง 1200 W (ซีรีส์ PHD1K2S12): 8 A

การบริโภคพลังงานของชัสซี่

การใช้พลังงานสูงสุด

349 W

การบริโภคพลังงานทั่วไป

• 194 W (100% ความเร็ว, สายเคเบิลความเร็วสูง SFP + บนพอร์ต 48 และสายเคเบิลความเร็วสูง QSFP 28 บนพอร์ต 6 โมดูลพลังงานคู่)
• 240 W (100% ความสามารถในการทํางาน โมดูลออปติกระยะสั้นบนทุกพอร์ตออปติก โมดูลพลังงานคู่)

การระบายความร้อนของชาสซี่

การระบายความร้อนสูงสุด

1191 BTU/hr

การระบายความร้อนแบบปกติ

• 662 BTU/hr (100% ความเร็ว, สายเคเบิลความเร็วสูง SFP+ บนพอร์ต 48 และสายเคเบิลความเร็วสูง QSFP28 บนพอร์ต 6 โมดูลพลังงานคู่)
• 819 BTU/hr (100% ความสามารถ, โมดูลออปติกระยะสั้นบนทุกจุดออปติก, โมดูลพลังงานคู่)

การป้องกันการกระตุ้น

โมดูลพลังงาน:

• AC: 6 kV ในโหมดทั่วไปและ 6 kV ในโหมดความแตกต่าง
• DC: 4 kV ในโหมดทั่วไปและ 2 kV ในโหมดความแตกต่าง
• HVDC: 4 kV ในโหมดทั่วไปและ 2 kV ในโหมดความแตกต่าง

การระบายความร้อน

รถไฟฟ้า

ระบบเย็นอากาศ

การไหลของอากาศ

หน้าไปหลังหรือหลังไปหน้า ขึ้นอยู่กับโมดูลพัดลมและโมดูลพลังงาน

ความน่าเชื่อถือและความพร้อม

รองรับโหลดพลังงาน

1+1 แบ็คเกอร์

แบคเกปโมดูลพัดลม

อุปกรณ์นี้รองรับ 4 โมดูลพัดพัดพัดพัดพัดที่ทํางานในโหมดรอร้อน ระบบสามารถทํางานได้อย่างถูกต้องในเวลาสั้น ๆ หลังจากโมดูลพัดพัดพัดตัวเดียวล้มเหลวเราแนะนําให้คุณเปลี่ยนโมดูลพัดลมที่บกพร่องทันที.

การแลกเปลี่ยนแบบร้อน

รองรับจากโมดูลพลังงานและโมดูลพัดลมทั้งหมด

ระยะเวลาเฉลี่ยระหว่างความผิดพลาด (MTBF)

45.9 ปี

ระยะเวลาการซ่อม (MTTR)

1.57 ชั่วโมง

ความพร้อม

0.9999960856

รายละเอียดเทคนิค

เครื่องประมวลผล

1.4 GHz สี่แกน

แมมรี่ DRAM

4 GB

NOR แฟลช

64 MB

NAND Flash

4 GB

สตั๊ก

Port การบริการที่รองรับฟังก์ชัน stacking

สายพานออฟติก 10GE และสายพานออฟติก 100GE

การรับรอง

• การปฏิบัติตามมาตรฐานความปลอดภัย
• ความสอดคล้องกับมาตรฐาน EMC
• การปฏิบัติตามมาตรฐานสิ่งแวดล้อม
