รายละเอียดสินค้า:
|
| เลขส่วน: | ES0Z1B06ACS0 | ยี่ห้อ: | หัวเว่ย |
|---|---|---|---|
| ประสิทธิภาพการส่งต่อ: | 2,880 MPPS | การออกแบบการรีดัน: | หัวหน้างานโมดูลพลังงาน CMUs ถาดแฟน ๆ |
| USB: | ไม่รองรับ | โพอี: | ไม่รองรับ |
| เน้น: | Huawei S7706 แชสซี่,Huawei S7706 ชาซี ES0Z1B06ACS0,Huawei S7706 ชาซี 2*SRUA |
||
ES0Z1B06ACS0 คือ Huawei S7706 Basic Engine AC Bundle ((รวมชาสิสประกอบการที่ไม่ใช่ PoE, SRUA Main Board*2, 800W AC Power*2)

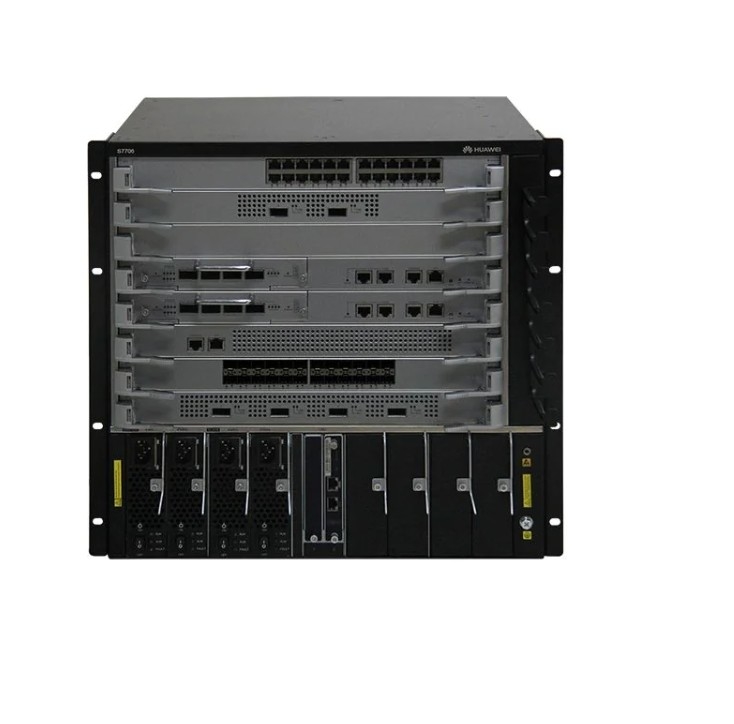

รูปที่ 1 แสดงลักษณะของ ES0Z1B06ACS0 (ภาพด้านหน้า)
รูปที่ 2 แสดงลักษณะของ ES0Z1B06ACS0 (ภาพด้านหลัง)
ตารางที่ 1 แสดงรายละเอียดรวดเร็ว
| รหัสสินค้า | ES0Z1B06ACS0 |
| ความสามารถในการเปลี่ยน | 3.84 Tbit/s |
| ผลการส่งต่อ | 2,880 Mpps |
| การออกแบบการลดจํานวน | ผู้ควบคุม โมดูลพลังงาน CMU กระปุกพัดลม |
| ความจุของพัฟเฟอร์ | 200 ms ต่อ Port |
| น้ําหนักของบรรจุ (kg) |
45.8 |
| ปริมาณบรรจุ (m^3) |
0.247 |
| ขนาดของบรรจุ (D*W*H มม.) |
638*612*632 |
| มิติสุทธิ (D*W*H มม.) |
489*442*442 |
รูปที่ 2 แสดงโครงสร้างชาสซี่ของ S7706 (ภาพด้านหน้า) ES0Z1B06ACS0 คือ Huawei S7706 Basic Engine AC Bundle ((รวมชาสซี่ประกอบการที่ไม่ใช่ PoE, SRUA Main Board*2, 800W AC Power*2),โมดูลหรือบัตรอื่นๆ ต้องซื้อแยกกัน
หมายเหตุ:
| ① |
บัตรบริการ 6 ใบ รวมทั้ง: หน่วยแพลตฟอร์มบริการเปิด การ์ดอินเตอร์เฟส 100M การ์ดอินเตอร์เฟส 1000M การ์ดอินเตอร์เฟซ GE/10GE การ์ดอินเตอร์เฟซ 10GE การ์ดอินเตอร์เฟส 40GE การ์ดอินเตอร์เฟส 40GE/100GE การ์ดอินเตอร์เฟส 100GE หมายเหตุ: การ์ดที่รองรับโดยสวิตช์ขึ้นอยู่กับเวอร์ชั่นของซอฟต์แวร์ |
| ② | 2 MPU |
| ③ |
คู่พราคเกตติดตั้ง หมายเหตุ: หมุนการติดตั้งใช้ในการติดตั้งชาสีในตู้ |
| ④ | โมดูลพลังงาน 4 ตัว |
| ⑤ | 2 EH1D200CMU00-หน่วยการติดตามกลาง |
| ⑥ |
จํานวน 4 โมดูลพลังงาน PoE ในรุ่นก่อน V200R006C00: โมดูลพลังงาน AC 800W โมดูลพลังงาน AC 2200 W ใน V200R006C00 และรุ่นหลัง: โมดูลพลังงานแบบ DC 2200 W โมดูลพลังงาน AC 800W โมดูลพลังงาน AC 2200 W |
| ⑦ |
สกรูพื้นดิน หมายเหตุ: สกรูการก่อดินใช้ในการก่อดินชาสี |
| ⑧ |
แจ็ค ESD ด้านหน้า หมายเหตุ: สายท้ายการติดดินของสายรัดข้อมือ ESD สามารถใส่เข้าไปในแจ็คนี้. สายรัดข้อมือ ESD สามารถให้ความคุ้มกัน ESD เมื่อชาสีติดดินอย่างน่าเชื่อถือได้ |
| ⑨ |
กรอบการจัดการสายเคเบิล หมายเหตุ: กรอบการจัดการสายเคเบิลใช้สําหรับเส้นทางสายเคเบิล |
รูปที่ 3 แสดงโครงสร้างชาสซี่ของ S7706 (ภาพด้านหลัง) ES0Z1B06ACS0 คือ Huawei S7706 Basic Engine AC Bundle ((รวมชาสซี่ประกอบการที่ไม่ใช่ PoE, SRUA Main Board*2, 800W AC Power*2),โมดูลหรือบัตรอื่นๆ ต้องซื้อแยกกัน
หมายเหตุ:
| ① | โมดูลลม 2 ตัว |
| ② |
แจ็ค ESD ด้านหลัง หมายเหตุ: สายท้ายการติดดินของสายรัดข้อมือ ESD สามารถใส่เข้าไปในแจ็คนี้. สายรัดข้อมือ ESD สามารถให้ความคุ้มกัน ESD เมื่อชาสีติดดินอย่างน่าเชื่อถือได้ |
| ③ |
เครื่องกรองอากาศ หมายเหตุ: เครื่องกรองอากาศป้องกันฝุ่นจากการเข้าสู่ชาสี |
| ④ |
คู่มือที่ถอดได้ หมายเหตุ: คุณสามารถติดตั้งมือจับเหล่านี้ บนสองด้านของชาสี เพื่อยกชาสี |
ตารางที่ 2 แสดงองค์ประกอบที่แนะนําสําหรับ ES0Z1B06ACS0
| รุ่น | คําอธิบาย |
| โมดูลพลังงาน AC | |
| W2PSA0800 | โมดูลพลังงานแอลซี 800W ((สีดํา) |
| PAC-2200WF | โมดูลพลังงาน AC 2200W |
| โมดูลพลังงานแบบ DC | |
| W2PSD2200 | โมดูลพลังงานแบบ DC 2200W ((สีดํา) |
| ES02PSD16 | โมดูลพลังงานแบบ DC 1600W ((สีดํา) |
| เครื่องรับสัญญาณทางออนไลน์ FE-SFP | |
| SFP-FE-SX-MM1310 | เครื่องรับสัญญาณทางออนไลน์ SFP 100M/155M โมดูลหลายโหมด ((1310nm, 2km, LC) |
| ขนาดความหนา | เครื่องรับสัญญาณทางออนไลน์ eSFP 100M/155M โมดูลแบบเดียว ((1310nm, 15km, LC) |
| S-SFP-FE-LH40-SM1310 | เครื่องรับสัญญาณทางออนไลน์ eSFP FE โมดูลแบบเดียว ((1310nm, 40km, LC) |
| เครื่องรับสัญญาณทางออนไลน์ GE-SFP | |
| ขนาดความหนา | เครื่องรับเสียงทางออนไลน์, eSFP, GE, โมดูลหลายรูปแบบ ((850nm, 0.55km, LC) |
| SFP-GE-LX-SM1310 | เครื่องรับสัญญาณทางออนไลน์ eSFP, GE, โมดูลแบบเดียว ((1310nm, 10km, LC) |
| S-SFP-GE-LH40-SM1310 | เครื่องรับเสียงทางออปติก eSFP, GE, โมดูลแบบเดียว ((1310nm, 40km, LC) |
| S-SFP-GE-LH40-SM1550 | เครื่องรับสัญญาณทางออนไลน์ eSFP, GE, โมดูลแบบเดียว ((1550nm, 40km, LC) |
| 10G-SFP+ เครื่องรับสัญญาณแสง | |
| SFP-10G-USR | 10GBase-USR Optical Transceiver, SFP+, 10G, โมดูลหลายโหมด ((850nm, 0.1km, LC) |
| OMXD30000 | เครื่องรับสัญญาณทางออนไลน์ SFP+, 10G โมดูลหลายรูปแบบ ((850nm, 0.3km, LC) |
| OSX010000 | เครื่องรับสัญญาณทางออนไลน์ SFP+, 10G โมดูลแบบเดียว ((1310nm, 10km, LC) |
| 40GE CFP เครื่องรับแสง | |
| CFP-40G-SR4 | เครื่องรับสัญญาณความเร็วสูง CFP-40G-SR4,CFP,40G,โมดูลมูลติโมด ((850nm,4*10G,0.1 กิโลเมตร (MPO) |
| CFP-40G-LR4 | เครื่องรับสัญญาณความเร็วสูง CFP 40G โมดูลแบบเดียว ระยะ 1310nm41.25 กิโลเมตร 10 กิโลเมตร |
|
|
เครื่องรับสัญญาณความเร็วสูง CFP 40G โมดูลแบบเดียว ระยะ 1310nm41.25 กิโลเมตร 40 กิโลเมตร |
| 40GE QSFP+ เครื่องรับแสง | |
| QSFP-40G-eSR4 | 40GBbase-eSR4 Optical Transceiver, QSFP+, 40G, มัลติโมด (850nm,0.3km,MPO) ((เชื่อมต่อกับสี่ SFP + เครื่องรับแสง) |
| QSFP-40G-ER4 | 40GBASE-ER4 Optical Transceiver QSFP+, 40G โมดูลแบบเดียว (1310nm,40km,LC) |
| เครื่องรับสัญญาณออปติก 100GE CFP | |
|
|
เครื่องรับสัญญาณความเร็วสูง CFP 100G โมดูลมูลติโมด0.1 กิโลเมตร (MPO) |
|
|
CFP, 100G, โมดูลแบบเดียว ((1310nm แบนด์,4 * 25G,10km, LC สะดวก) |
|
|
เครื่องรับสัญญาณความเร็วสูง CFP 100G โมดูลโหมดเดียว ระยะ 1310nm 4*25G 40km LC สะดวก |
| เครื่องรับสัญญาณทองแดง GE | |
| SFP-1000BaseT | เครื่องรับสัญญาณไฟฟ้า,SFP,GE,โมดูลอินเตอร์เฟสไฟฟ้า ((100m,RJ45) |
| การ์ดอินเตอร์เฟซ 100GE | |
| ES1D2C02FEE0 | การ์ดอินเตอร์เฟซ Huawei 2 Port 100GBASE-X ((EE,CFP)ES1D2C02FEE0 |
| การ์ดอินเตอร์เฟซ 10GE | |
| ES1D2X40SFC0 | การ์ดอินเตอร์เฟียส 10GBASE-X ที่ติด 40-Port ((FC,SFP+) |
| ES1D2X16SSC2 | การ์ดอินเตอร์เฟียส Huawei 16-Port 10GBASE-X ((SC,SFP+)ES1D2X16SSC2 |
| หน่วยควบคุมหลัก | |
| ES0D00MCUA00 | S7703 หน่วยควบคุมหลัก A |
| โมดูลพัดลม | |
| ES0E2FBX | S7700 กล่องพัดลมความดันสูง |
ตารางที่ 3 แสดงการเปรียบเทียบของ ES0Z1B06ACS0, ES0Z1B03ACS0 และ ES0Z1B12ACS0
| รหัสสินค้า | ES0Z1B06ACS0 | ES0Z1B03ACS0 | ES0Z1B12ACS0 |
| ความสามารถในการเปลี่ยน | 3.84 Tbit/s | 1.92 Tbit/s | 3.84 Tbit/s |
| ผลการส่งต่อ | 2,880 Mpps | 1,440 Mpps | 2,880 Mpps |
| การออกแบบการลดจํานวน | ผู้ควบคุม โมดูลพลังงาน CMU กระปุกพัดลม | ผู้ควบคุม โมดูลพลังงาน CMU กระปุกพัดลม | ผู้ควบคุม โมดูลพลังงาน CMU กระปุกพัดลม |
| ความจุของพัฟเฟอร์ | 200 ms ต่อ Port | 200 ms ต่อ Port | 200 ms ต่อท่าเรือ |
| น้ําหนักของบรรจุ (kg) |
45.8 | 21.8 | 56.1 |
| ปริมาณบรรจุ (m^3) |
0.247 | 0.124 | 0.322 |
| ขนาดของบรรจุ (D*W*H มม.) |
638*612*632 | 652*595*322 | 810*650*610 |
| มิติสุทธิ (D*W*H มม.) |
489*442*442 | 489*442*175 | 489*442*664 |
