รายละเอียดสินค้า:
|
| ชื่อ: | WS C3560CX 8TC S | ชุดคุณลักษณะ: | ฐานไอพี |
|---|---|---|---|
| ท่าเรือ: | 8 x 10/100/1000 Gigabit Ethernet | อัปลิงค์อินเตอร์เฟส: | ทองแดง 2 x 1G และ SFP 2 x 1G |
| การรับประกัน: | 1 ปี | การขนส่งทางเรือ: | ดีเอชแอล&เฟดเอ็กซ์ |
| การส่งต่อแบนด์วิธ: | 16 Gbps | แกะ: | 512 ลบ |
| การจ่ายเงิน: | TT/เพย์พาล | ||
| เน้น: | 8 Port Compact Switch,Cisco Catalyst 8 Port Compact Switch การสกัดสวิทช์ |
||
ซิสโก คาตาลิสต์ 3560-CX ซีรีส WS-3560CX-8TC-S Gigabit Ethernet การจัดการสวิตช์ประกอบด้วย 8 x Gigabit Ethernet ท่าทาง, 2 x Gigabit Ethernet RJ-45 uplinks และ 2 x SFP uplinks.

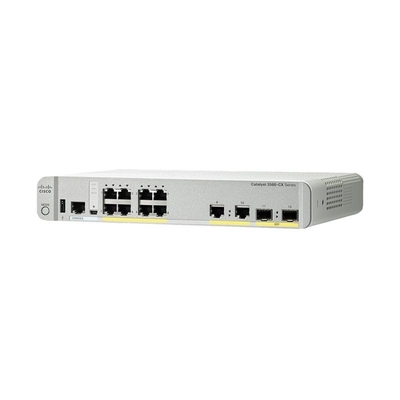

รูปที่ 1 แสดงลักษณะของ WS-C3560CX-8TC-S
ตารางที่ 1 แสดงรายละเอียดรวดเร็ว
| รหัสสินค้า | WS-3560CX-8TC-S |
| ชุด Feature | ฐาน IP |
| อินเตอร์เฟซ Uplink | 2 x 1G ทองแดง บวก 2 x 1G SFP |
| ท่าเรือ | 8 x 10/100/1000 Gigabit Ethernet |
| ความกว้างแบนด์เวทในการส่งต่อ | 16 Gbps |
| ความกว้างแบนด์เวทการสลับ (ความสามารถแบบเต็ม-ดับเล็กซ์) | 32 Gbps |
| แรม | 512 MB |
| แฟลชเมมรี่ | 128 MB |
| ขนาด | 4.44 x 26.9 x 21.3 ซม. |
รูปที่ 2 แสดงแผ่นหน้าของ WS-C3560CX-8TC-S
หมายเหตุ:
| ① | ปุ่มโหมด | ⑤ | 8 x 10/100/1000 ท่า |
| ② | พอร์ต USB ประเภท A | ⑥ | 2 x 1G ทองแดง |
| ③ | RJ-45 Port คอนโซล | ⑦ | สล็อตโมดูล SFP |
| ④ | พอร์ต USB แบบ B (คอนโซล) | ⑧ | ไลด์สลับ |
· ไลด์สวิตช์ประกอบด้วย SYST, STAT, SPEED LED และ Console LED
ตารางที่ 2 แสดงถึงคําอธิบายของสาม LED
| LED | สี / Port Mode | คําอธิบาย |
|
SYST (ระบบ LED) |
ติด | ระบบไม่ได้เปิด |
| สีเขียว | ระบบทํางานปกติ | |
| แอมเบอร์ | ระบบได้รับพลังงาน แต่ไม่ได้ทํางานอย่างถูกต้อง | |
| STAT | สถานะของท่าเรือ | สถานะของพอร์ต นี่เป็นโหมดโดยกําหนด |
| ความเร็ว | ความเร็วในท่าเรือ | ความเร็วในการทํางานของพอร์ต: 10, 100 หรือ 1000 Mb/s |
ไฟ LED ของคอนโซลแสดงว่าการใช้ Port ของคอนโซล
หากคุณเชื่อมเคเบิลกับพอร์ตคอนโซล สวิตช์จะใช้พอร์ตนั้นเพื่อการสื่อสารกับคอนโซลโดยอัตโนมัติ หากคุณเชื่อมเคเบิลคอนโซลสองตัว พอร์ตคอนโซล USB-mini จะมีความสําคัญ
ตารางที่ 3 แสดงอธิบาย LED ของคอนโซล
| LED | สี | คําอธิบาย |
| สนาม RJ-45 คอนโซล | สีเขียว |
สาย RJ-45 เริ่มทํางานแล้ว พอร์ต USB-mini console LED ไม่ทํางาน |
| ติด |
สายด่วนไม่ทํางาน พอร์ตคอนโซล USB มินิ กําลังทํางานแล้ว |
|
| พอร์ตคอนโซล USB-mini | สีเขียว |
พอร์ตคอนโซล USB มินิ กําลังทํางานแล้ว RJ-45 สายพานคอนโซล LED ไม่ทํางาน |
| ติด |
สายด่วนไม่ทํางาน สาย RJ-45 เริ่มทํางานแล้ว |
ตารางที่ 4 แสดงบางสายไฟที่แนะนํา
| รูปแบบ | คําอธิบาย |
| CAB-CONSOLE-USB | Cisco CAB-CONSOLE-USB คอนโซลเคเบิล 6 ฟุตกับ USB ประเภท A และ mini-B |
| CAB-CONSOLE-RJ45 | Cisco CAB-CONSOLE-RJ45 คอนโซลเคเบิล 6 ฟุตกับ RJ45 และ DB9F |
| รูปแบบ | WS-3560CX-8TC-S | WS-3560CX-8PC-S |
| อัพลิงค์ | 2 x 1G ทองแดง บวก 2 x 1G SFP | 2 x 1G ทองแดง บวก 2 x 1G SFP |
| ท่าเรือ | 8 x 10/100/1000 Gigabit Ethernet | 8 x 10/100/1000 Gigabit Ethernet |
| ชุดคุณสมบัติ | ฐาน IP | ฐาน IP |
|
PoE Port การออก |
ไม่มี | 8 PoE+ |
| กําลัง POE ที่มีอยู่ | ไม่มี | 240W |
