| สถานที่กำเนิด: | จีน | ชื่อแบรนด์: | Hua wei |
|---|---|---|---|
| ได้รับการรับรอง: | All | สามารถในการผลิต: | 10 ชุด/ชุดต่อสัปดาห์ |
| โหมดการสื่อสาร: | ฟูลดูเพล็กซ์และฮาล์ฟดูเพล็กซ์ | ผลิตภัณฑ์: | สวิตช์ Huawei CE16808A - B05 CloudEngine 16800 Series |
| การทำงาน: | LACP, POE, QoS, SNMP, วางซ้อนกันได้, รองรับ VLAN | คำสำคัญ: | สวิตช์ซีรีส์ 16800 |
| แสงสูง: | ซีรีส์ 16800 สวิตช์ Huawei Cloud Engine,สวิตช์ LACP Huawei Cloud Engine,ฟูลดูเพล็กซ์ Huawei Cloudengine |
||

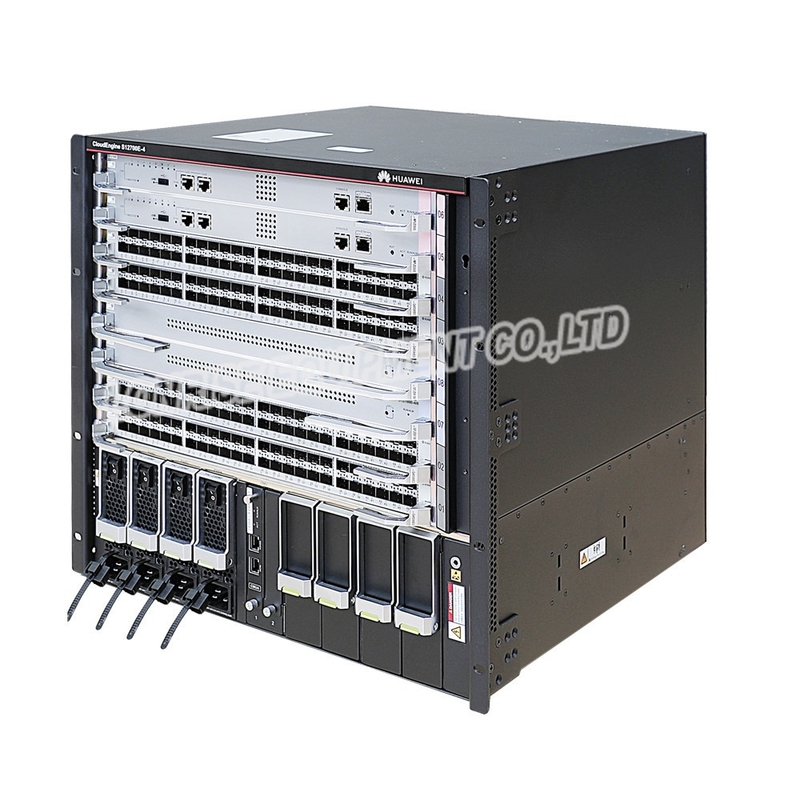

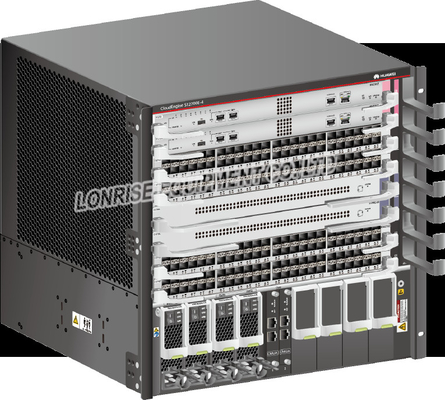

สวิตช์ Huawei CE16808A - B05 CloudEngine 16800 Series
ภาพรวม
ดิCloudEngine 16808รองรับโหมดการจ่ายไฟ DC, AC และ DC แรงสูงอุปกรณ์สามารถเชื่อมต่อกับแหล่งพลังงานสูงสุดสองแหล่งผ่านโมดูลป้อนพลังงาน (PEM)โมดูลพลังงานแต่ละโมดูล (PM) มีอินพุตพลังงานสองช่อง และแปลงพลังงานที่จ่ายให้กับ PEM เพื่อจ่ายไฟให้กับอุปกรณ์ทั้งหมด
หน่วยจ่ายไฟของCloudEngine 16808อยู่ที่ด้านบนของแชสซีหน่วยจ่ายไฟคือ PM และสวิตช์ไฟที่ด้านหน้าของแชสซี และ PEM ที่ด้านหลังของแชสซีอธิบายหน้าที่ของแต่ละหน่วย
|
ไม่. |
ส่วนประกอบ |
คำอธิบาย |
|---|---|---|
| 1 | PM | แปลงพลังงานที่จ่ายเป็น PEM แล้วจ่ายไฟให้กับอุปกรณ์ทั้งหมดผ่านแบ็คเพลนและบัสบาร์ |
| 2 | สวิตช์ไฟ |
ควบคุมกำลังขับของ PMsไฟทั้งสองสลับกันกลับขึ้นเมื่อเปิดเครื่องใดเครื่องหนึ่งหรือทั้งสองเครื่อง เอาต์พุตกำลังของ PM จะเปิดใช้งาน สังเกต:
เพื่อให้มั่นใจถึงความน่าเชื่อถือ ต้องเปิดสวิตช์ไฟทั้งสองเมื่ออุปกรณ์กำลังทำงาน |
| 3 | PEM |
เชื่อมต่อกับแหล่งพลังงาน PEM หนึ่งเครื่องสามารถเชื่อมต่อกับแหล่งพลังงานสองแหล่งผ่านเต้ารับไฟฟ้าหรือแผงขั้วต่อการออกแบบนี้ใช้ระบบสำรองไฟแบบ 1+1 เพื่อให้แน่ใจว่าอุปกรณ์จะไม่ถูกปิดหากแหล่งพลังงานหนึ่งตัวในห้องอุปกรณ์ล้มเหลว |
ดิCloudEngine 16808ต้องติดตั้ง DC PEM หนึ่งเครื่องPEM นี้มีขั้วต่อเทอร์มินัล 20 ชุด โดยทุกๆ 10 รายการจะเชื่อมต่อกับแหล่งพลังงานหนึ่งแหล่งDC PM แต่ละรายการมีอินพุตพลังงานสองช่อง โดยแต่ละอินพุตมาจากแหล่งพลังงานเดียวในห้องอุปกรณ์DC PM แปลงและส่งออกพลังงานไปยังแบ็คเพลนพลังงาน ทำให้แหล่งพลังงานทั้งสองสำรองซึ่งกันและกันรูปที่ 3-11แสดงสถาปัตยกรรมแหล่งจ่ายไฟ DC ของCloudEngine 16808.
ดิCloudEngine 16808ต้องติดตั้ง AC และ DC PEM แรงดันสูงหนึ่งเครื่องPEM นี้มีปลั๊กไฟ 20 ตัว โดยทุกๆ 10 ปลั๊กจะเชื่อมต่อกับแหล่งพลังงานหนึ่งแหล่งAC และ PM PM ไฟฟ้าแรงสูงแต่ละช่องมีอินพุตพลังงาน 2 ช่อง โดยแต่ละช่องมาจากแหล่งพลังงานเดียวในห้องอุปกรณ์AC และ PM DC แรงดันสูงจะแปลงและส่งออกพลังงานไปยังแบ็คเพลนพลังงาน ทำให้แหล่งพลังงานทั้งสองสามารถสำรองซึ่งกันและกันได้
ดิCloudEngine 16808สามารถเชื่อมต่อโดยตรงกับแหล่งพลังงานหรือเชื่อมต่อทางอ้อมผ่านหน่วยจ่ายไฟ (PDU)การเชื่อมต่ออุปกรณ์กับแหล่งพลังงานโดยตรงจะใช้การเชื่อมต่อสายเคเบิลที่คล้ายกับในโหมดแหล่งจ่ายไฟ DC และไม่ได้อธิบายไว้ที่นี่ข้อมูลต่อไปนี้จะอธิบายสถาปัตยกรรมของพาวเวอร์ซัพพลายในสถานการณ์ที่อุปกรณ์เชื่อมต่อทางอ้อมกับแหล่งพลังงานผ่าน PDU
รองรับอุปกรณ์จ่ายไฟไฮบริด AC, DC แรงดันสูง และ AC และ DC แรงดันสูง
