รายละเอียดสินค้า:
|
| แบบอย่าง: | S7712 | ชื่อผลิตภัณฑ์: | S7700 Series Smart Gigabit Enterprise Routing สวิตช์เครือข่าย POE S7712 |
|---|---|---|---|
| การทำงาน: | LACP, SNMP, วางซ้อนกันได้, รองรับ VLAN, LACP, วางซ้อนกันได้, | เปลี่ยนความจุ: | 4.64 Tbps, 4.64 Tbps |
| ขนาด (สูง x กว้าง x ลึก มม.): | 663.9,10U *442*517.4 | น้ำหนักแชสซี: | 25กก. |
| อัตราการส่ง: | 10/100/1000Mbps | พอร์ตโหมดการสื่อสาร: | ฟูลดูเพล็กซ์และฮาล์ฟดูเพล็กซ์ |
| ประสิทธิภาพการส่งต่อ: | 3480Mpps | สล็อต MPU: | 2 |
| แสงสูง: | สวิตช์ LACP Huawei S7700 Series,สวิตช์ Huawei S7712 3480Mpps,สวิตช์การกำหนดเส้นทางอัจฉริยะ 2 MPU S7700 |
||

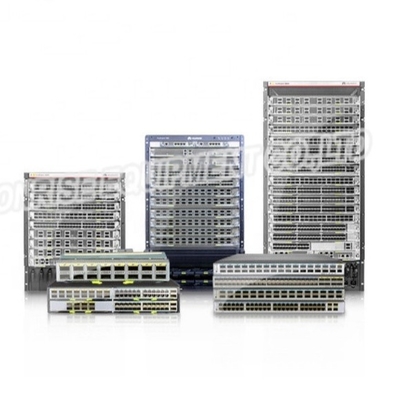

Huawei S7712 S7700 Series Switches สต็อกใหม่สำหรับผู้ผลิตเครือข่าย
ลักษณะและโครงสร้าง
ดิS7712แชสซีสูง 15 U (1 U = 44.45 มม.)เมื่อแชสซีไม่มีโครงการจัดการสายเคเบิลติดตั้ง ขนาด (สูง x กว้าง x ลึก) คือ 663.9 มม. x 442 มม. x 517.4 มม.เมื่อแชสซีมีเฟรมการจัดการสายเคเบิลติดตั้งไว้ ขนาด (สูง x กว้าง x ลึก) คือ 663.9 มม. x 442 มม. x 585 มม.
แสดงให้เห็นมุมมองด้านหน้าของS7712โครงสร้างแชสซี
|
1. สามารถติดตั้งการ์ดบริการได้สิบสองใบต่อไปนี้:
|
2. MPU สองตัว |
3. ขายึดหนึ่งคู่ บันทึก:
ตัวยึดสำหรับติดตั้งใช้สำหรับยึดแชสซีในตู้ |
| 4. สี่โมดูลพลังงาน | 5. EH1D200CMU00-Centralized Monitoring Unit สองชุด |
6. โมดูลพลังงาน PoE สี่โมดูล
บันทึก:
สำหรับรายละเอียด โปรดดู โมดูลพลังงาน |
|
7. กราวด์สกรู บันทึก:
สกรูกราวด์ใช้สำหรับกราวด์แชสซี |
8. แจ็ค ESD ด้านหน้า บันทึก:
สามารถเสียบขั้วต่อกราวด์ของสายรัดข้อมือ ESD เข้ากับแจ็คนี้ได้สายรัดข้อมือ ESD สามารถให้การป้องกัน ESD เมื่อแชสซีต่อสายดินได้อย่างน่าเชื่อถือ |
9. กรอบการจัดการสายเคเบิล บันทึก:
เฟรมการจัดการสายเคเบิลใช้เพื่อกำหนดเส้นทางสายเคเบิล |

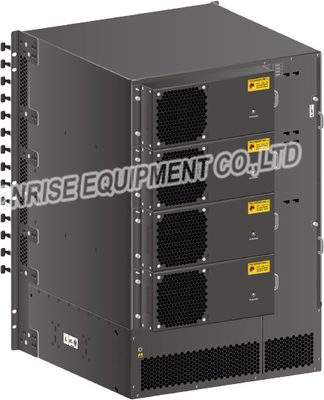

แสดงมุมมองด้านหลังของS7712โครงสร้างแชสซี
| 1. โมดูลพัดลมสี่ตัว |
2. แจ็ค ESD ด้านหลัง บันทึก:
สามารถเสียบขั้วต่อกราวด์ของสายรัดข้อมือ ESD เข้ากับแจ็คนี้ได้สายรัดข้อมือ ESD สามารถให้การป้องกัน ESD เมื่อแชสซีต่อสายดินได้อย่างน่าเชื่อถือ |
3. กรองอากาศ บันทึก:
แผ่นกรองอากาศป้องกันฝุ่นเข้าแชสซี |
|
4. คู่หูจับที่ถอดออกได้ บันทึก:
คุณสามารถติดตั้งที่จับเหล่านี้ได้ทั้งสองด้านของโครงเครื่องเพื่อยกโครงเครื่อง |
- | - |
การจับคู่ระหว่างแชสซี S7712 และเวอร์ชันซอฟต์แวร์
|
แชสซี |
เวอร์ชั่น |
|---|---|
| แชสซี S7712 | V100R003C01 และรุ่นที่ใหม่กว่า |
| แชสซี S7712 PoE | V100R003C01 และรุ่นที่ใหม่กว่า |
| แชสซี S7712 ได้รับการรับรองจาก FCC | V200R003C00 และเวอร์ชันที่ใหม่กว่า |
| แชสซี S7712 PoE ได้รับการรับรองจาก FCC | V200R003C00 และเวอร์ชันที่ใหม่กว่า |
S7712ข้อมูลจำเพาะของแชสซี
|
รายการ |
คำอธิบาย |
|---|---|
| สล็อต LPU | 12 |
| สล็อต MPU | 2 |
| ช่องพัดลม | 4 |
| ช่องจ่ายไฟของระบบ | 4 |
| ช่องจ่ายไฟ PoE | 4 |
| ความหนาแน่นของพอร์ตสูงสุด |
|
| การติดตั้ง | ในตู้ N66E หรือ N68E หนึ่งตู้สำหรับหนึ่งแชสซี |
| CSS | การ์ด CSS หรือการทำคลัสเตอร์พอร์ตบริการ |
| PoE |
|
|
การใช้พลังงานสูงสุด (กำหนดค่าอย่างเต็มที่, ไม่มีแหล่งจ่ายไฟ PoE) บันทึก:
ค่าการกระจายความร้อนของแชสซีเท่ากับการสิ้นเปลืองพลังงานในปัจจุบันของแชสซี |
4200 วัตต์ |
| ข้อกำหนดด้านพลังงาน |
|
| ขนาด (สูง x กว้าง x ลึก ไม่รวมขายึด) |
|
| น้ำหนัก (ว่าง/กำหนดค่าทั้งหมด) | 25 กก./97 กก. (55.1 ปอนด์/213.8 ปอนด์) |
| ความน่าเชื่อถือและความพร้อมใช้งาน |
บันทึก:
ค่าก่อนหน้าจะคำนวณตามการกำหนดค่าทั่วไปของผลิตภัณฑ์ค่าจริงจะแตกต่างกันไปขึ้นอยู่กับโมดูลที่ติดตั้งในผลิตภัณฑ์ |
| ข้อกำหนดด้านสิ่งแวดล้อม |
|
| เสียงรบกวนที่อุณหภูมิปกติ (กำลังไฟฟ้า) | ≤ 72 เดซิเบล(เอ) |
| ใบรับรอง |
|
| ส่วนจำนวน |
|
