รายละเอียดสินค้า:
|
| หมายเลขรุ่น: | S12700E-8 | ชื่อผลิตภัณฑ์: | สวิตช์ซีรีส์ Huawei S12700E-8 CloudEngine S12700E |
|---|---|---|---|
| พิมพ์: | สวิตช์วิทยาเขต | แรงดันไฟฟ้า DC: | -48V ถึง -60V AC:90V ถึง 290V |
| เปลี่ยนความจุ: | 512Tbps | ความจุบัฟเฟอร์: | บัฟเฟอร์ข้อมูลสูงสุด 200 ms ต่อพอร์ต |
| การออกแบบซ้ำซ้อน:: | MPU, SFU, โมดูลพลังงาน และโมดูลพัดลม | น้ำหนัก (แชสซีที่ว่างเปล่า): | 42.5กก. |
| เน้น: | S12700E สวิตช์ Huawei Cloudengine,สวิตช์วิทยาเขต Cloudengine S12700E,MPU Cloudengine S12700E |
||

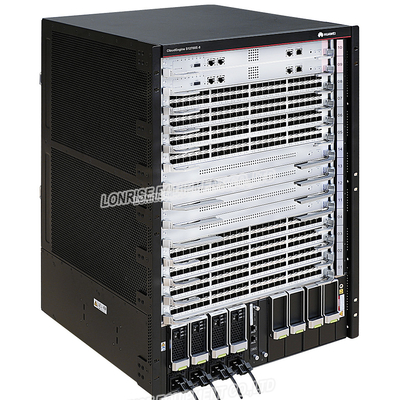

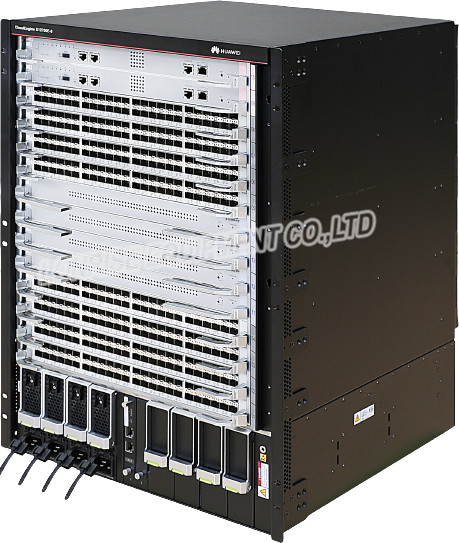

สวิตช์ซีรีส์ Huawei S12700E-8 CloudEngine S12700E
ลักษณะและโครงสร้าง
แชสซี S12700E-8 สูง 15 U (1 U = 44.45 มม.)เมื่อแชสซีไม่มีเฟรมการจัดการสายเคเบิลติดตั้ง ขนาด (สูง x กว้าง x ลึก) คือ 663.9 มม. x 442 มม. x 517.4 มม.เมื่อแชสซีมีเฟรมการจัดการสายเคเบิลติดตั้งไว้ ขนาด (สูง x กว้าง x ลึก) คือ 663.9 มม. x 442 มม. x 585 มม.

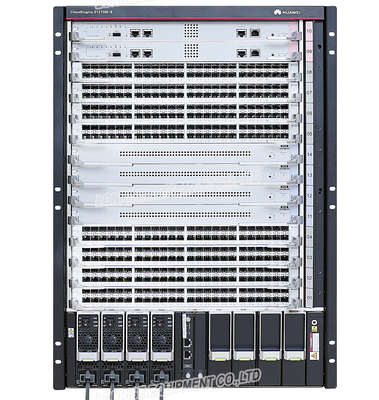

แสดงโครงสร้างด้านหน้าของS12700E-8แชสซี
| 1. MPU สองตัว |
2. สามารถติดตั้งการ์ดบริการได้แปดรายการต่อไปนี้:
บันทึก:
การ์ดที่รองรับโดยสวิตช์ขึ้นอยู่กับเวอร์ชันของซอฟต์แวร์สำหรับรายละเอียด โปรดดูที่ Hardware Query Tool |
3. สี่ SFUs |
4. ขายึดหนึ่งคู่ บันทึก:
ขายึดใช้สำหรับยึดแชสซีในตู้ |
| 5. หกโมดูลพลังงาน | 6. มช. 2 แห่ง |
7. แจ็ค ESD ด้านหน้า บันทึก:
สามารถเสียบขั้วต่อกราวด์ของสายรัดข้อมือ ESD เข้ากับแจ็คนี้ได้สายรัดข้อมือ ESD สามารถให้การป้องกัน ESD เมื่อแชสซีต่อสายดินได้อย่างน่าเชื่อถือ |
8. กรอบการจัดการสายเคเบิล บันทึก:
การจัดการสายเคเบิลจะแยกสายเคเบิลออกจากการ์ดต่างๆ และช่วยจัดเส้นทางสายเคเบิลให้เป็นระเบียบ |
แสดงโครงสร้างด้านหลังของS12700E-8แชสซี
S12700E-8โครงสร้างแชสซีส์ (ด้านหลัง)
| 1. โมดูลพัดลมสี่ตัว |
2. แจ็ค ESD ด้านหลัง บันทึก:
สามารถเสียบขั้วต่อกราวด์ของสายรัดข้อมือ ESD เข้ากับแจ็คนี้ได้สายรัดข้อมือ ESD สามารถให้การป้องกัน ESD เมื่อแชสซีต่อสายดินได้อย่างน่าเชื่อถือ |
3. ขั้วต่อกราวด์ JG บันทึก:
ขั้วต่อ OT แบบสองรูของสายกราวด์สามารถต่อกับสกรูเพื่อกราวด์แชสซี |
4. กรองอากาศ บันทึก:
แผ่นกรองอากาศป้องกันฝุ่นเข้าแชสซี |
|
5. หูจับแบบถอดได้หนึ่งคู่ บันทึก:
คุณสามารถติดตั้งที่จับเหล่านี้ได้ทั้งสองด้านของโครงเครื่องเพื่อยกโครงเครื่อง |
- | - | - |
ข้อมูลจำเพาะของสวิตช์ซีรีส์ S12700E-8
|
รายการ |
คำอธิบาย |
|---|---|
| จำนวนสล็อต LPU | 8 |
| จำนวนสล็อต MPU | 2 |
| จำนวนสล็อต SFU | 4 |
| จำนวนช่องพัดลม | 4 |
| จำนวนช่องโมดูลพลังงาน | 6 |
| จำนวนช่อง มช. | 2 |
| ความหนาแน่นของพอร์ตต่อแชสซี | 384xFE, 384xGE, 384x10GE, 320x25GE, 192x40GE, 192x100GE |
| การติดตั้ง | สามารถติดตั้งสวิตช์ในตู้ N66E หรือ N68E หนึ่งตู้ต่อหนึ่งแชสซี |
| ระบบสวิตช์คลัสเตอร์ (CSS) | การทำคลัสเตอร์พอร์ตบริการ |
|
การใช้พลังงานสูงสุด (กำหนดค่าอย่างเต็มที่) บันทึก:
ค่าการกระจายความร้อนของแชสซีเท่ากับการใช้พลังงานในปัจจุบัน |
6950 วัตต์ |
| ข้อกำหนดด้านพลังงาน |
|
| ขนาด (สูง x กว้าง x ลึก ไม่รวมขายึด) |
|
| น้ำหนัก (ว่าง/กำหนดค่าทั้งหมด) | 42.5 กก./114 กก. (93.7 ปอนด์/251.3 ปอนด์) |
| ความน่าเชื่อถือและความพร้อมใช้งาน |
บันทึก:
ค่าก่อนหน้าจะคำนวณตามการกำหนดค่าทั่วไปของผลิตภัณฑ์ค่าจริงจะแตกต่างกันไปขึ้นอยู่กับโมดูลที่ติดตั้งในผลิตภัณฑ์ |
| ข้อกำหนดด้านสิ่งแวดล้อม |
|
| เสียงรบกวนภายใต้อุณหภูมิปกติ (พลังเสียง) | ≤ 78 เดซิเบล(เอ) |
| ใบรับรอง |
|
| ส่วนจำนวน | 02115870 |
