รายละเอียดสินค้า:
|
| หมายเลขรุ่น: | S12700E-4 | ผลิตภัณฑ์: | สวิตช์ซีรีส์ Huawei S12700E-4 CloudEngine S12700E |
|---|---|---|---|
| อัตราการส่ง: | 10/100/1000Mbps | เปลี่ยนความจุ: | 19.2 Tbps/28.8 Tbps |
| เปลี่ยนความจุ: | 19.2 Tbps/28.8 Tbps | สล็อต SFU: | 2 |
| VXLAN: | เกตเวย์ VXLAN L2 และ L3 | การทำงาน: | รองรับ VLAN |
| เน้น: | ชิปเซ็ต Cloudengine S12700E,S12700E-4 สวิตช์ Cloudengine ของ Huawei,VXLAN L2 Huawei Cloudengine |
||

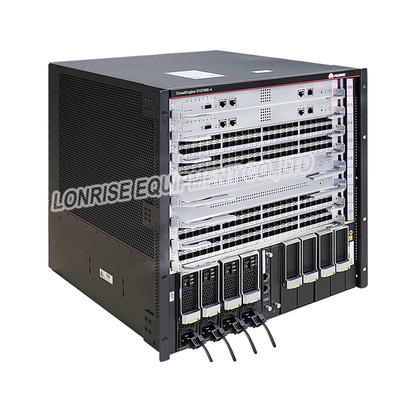

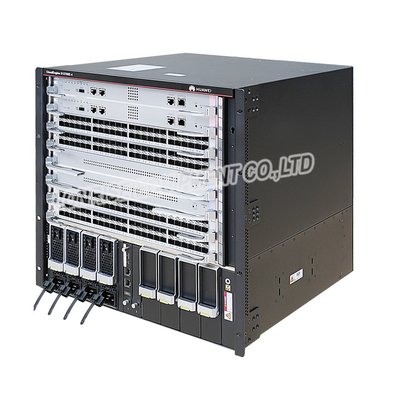

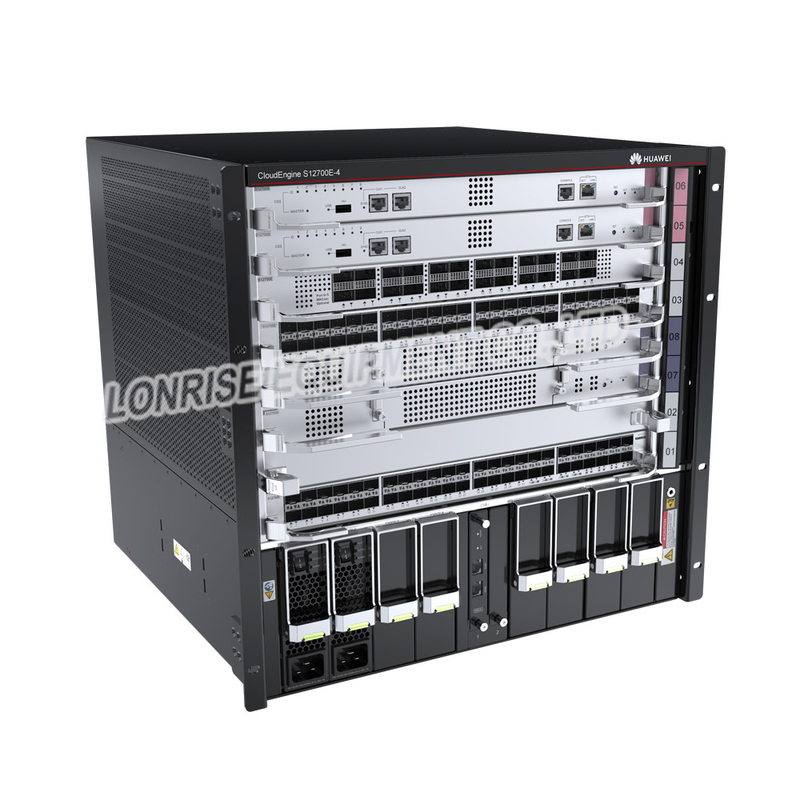

Huawei S12700E - 4 CloudEngine S12700E Series Switches ชิปเซ็ตประสิทธิภาพสูง
ลักษณะและโครงสร้าง
แชสซี S12700E-4 สูง 10 U (1 U = 44.45 มม.)เมื่อแชสซีไม่มีเฟรมการจัดการสายเคเบิลติดตั้ง ขนาด (สูง x กว้าง x ลึก) คือ 441.7 มม. x 442 มม. x 517.4 มม.เมื่อแชสซีมีเฟรมการจัดการสายเคเบิลติดตั้งไว้ ขนาด (สูง x กว้าง x ลึก) คือ 441.7 มม. x 442 มม. x 585 มม.

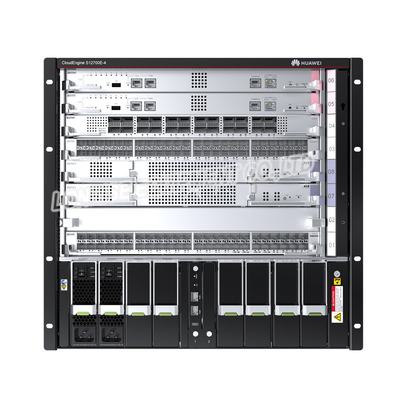

แสดงโครงสร้างด้านหน้าของS12700E-4แชสซี
| 1. MPU สองตัว |
2. การ์ดบริการสี่ใบต่อไปนี้สามารถติดตั้งได้:
บันทึก:
การ์ดที่รองรับโดยสวิตช์ขึ้นอยู่กับเวอร์ชันของซอฟต์แวร์สำหรับรายละเอียด โปรดดูที่ Hardware Query Tool |
3. SFU สองตัว |
4. ขายึดหนึ่งคู่ บันทึก:
ขายึดใช้สำหรับยึดแชสซีในตู้ |
| 5. สี่โมดูลพลังงาน | 6. มช. 2 แห่ง |
7. แจ็ค ESD ด้านหน้า บันทึก:
สามารถเสียบขั้วต่อกราวด์ของสายรัดข้อมือ ESD เข้ากับแจ็คนี้ได้สายรัดข้อมือ ESD สามารถให้การป้องกัน ESD เมื่อแชสซีต่อสายดินได้อย่างน่าเชื่อถือ |
8. กรอบการจัดการสายเคเบิล บันทึก:
การจัดการสายเคเบิลจะแยกสายเคเบิลออกจากการ์ดต่างๆ และช่วยจัดเส้นทางสายเคเบิลให้เป็นระเบียบ |
| 1. โมดูลพัดลมสองตัว |
2. แจ็ค ESD ด้านหลัง บันทึก:
สามารถเสียบขั้วต่อกราวด์ของสายรัดข้อมือ ESD เข้ากับแจ็คนี้ได้สายรัดข้อมือ ESD สามารถให้การป้องกัน ESD เมื่อแชสซีต่อสายดินได้อย่างน่าเชื่อถือ |
3. ขั้วต่อกราวด์ JG บันทึก:
ขั้วต่อ OT แบบสองรูของสายกราวด์สามารถต่อกับสกรูเพื่อกราวด์แชสซี |
4. กรองอากาศ บันทึก:
แผ่นกรองอากาศป้องกันฝุ่นเข้าแชสซี |
|
5. หูจับแบบถอดได้หนึ่งคู่ บันทึก:
คุณสามารถติดตั้งที่จับเหล่านี้ได้ทั้งสองด้านของโครงเครื่องเพื่อยกโครงเครื่อง |
- | - | - |
ข้อมูลจำเพาะของสวิตช์ซีรีส์ S12700E-4
|
รายการ |
คำอธิบาย |
|---|---|
| จำนวนสล็อต LPU | 4 |
| จำนวนสล็อต MPU | 2 |
| จำนวนสล็อต SFU | 2 |
| จำนวนช่องพัดลม | 2 |
| จำนวนช่องโมดูลพลังงาน | 4 |
| จำนวนช่อง มช. | 2 |
| ความหนาแน่นของพอร์ตต่อแชสซี | 192xFE, 192xGE, 192x10GE, 160x25GE, 96x40GE, 96x100GE |
| การติดตั้ง | สามารถติดตั้งสวิตช์ในตู้ N66E หรือ N68E หนึ่งตู้สำหรับหนึ่งหรือสองแชสซี |
| ระบบสวิตช์คลัสเตอร์ (CSS) | การทำคลัสเตอร์พอร์ตบริการ |
|
การใช้พลังงานสูงสุด (กำหนดค่าอย่างเต็มที่) บันทึก:
ค่าการกระจายความร้อนของแชสซีเท่ากับการใช้พลังงานในปัจจุบัน |
3344 W |
| ข้อกำหนดด้านพลังงาน |
|
| ขนาด (สูง x กว้าง x ลึก ไม่รวมขายึด) |
|
| น้ำหนัก (ว่าง/กำหนดค่าทั้งหมด) | 24.5 กก./66 กก. (54 ปอนด์/145.5 ปอนด์) |
| ความน่าเชื่อถือและความพร้อมใช้งาน |
บันทึก:
ค่าก่อนหน้าจะคำนวณตามการกำหนดค่าทั่วไปของผลิตภัณฑ์ค่าจริงจะแตกต่างกันไปขึ้นอยู่กับโมดูลที่ติดตั้งในผลิตภัณฑ์ |
| ข้อกำหนดด้านสิ่งแวดล้อม |
|
| เสียงรบกวนภายใต้อุณหภูมิปกติ (พลังเสียง) | ≤ 78 เดซิเบล(เอ) |
| ใบรับรอง |
|
| ส่วนจำนวน | 02115869 |
