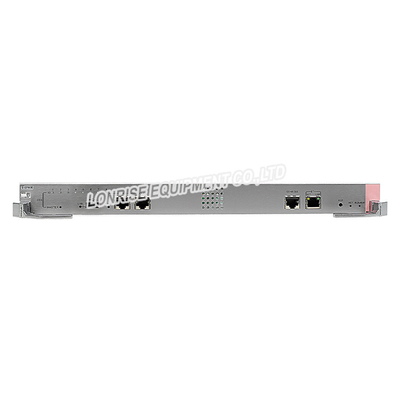

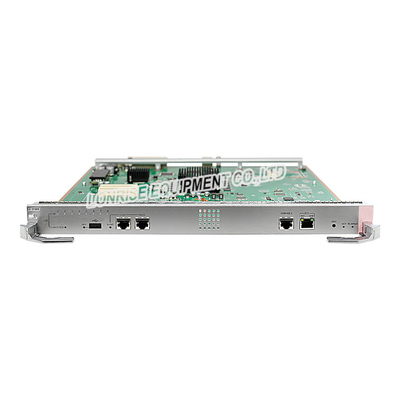

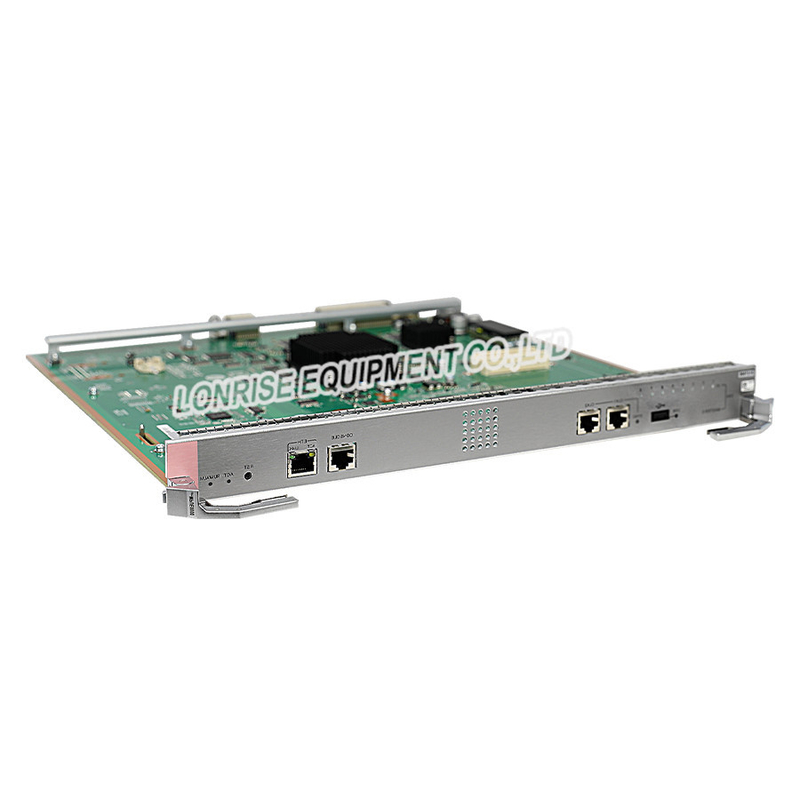

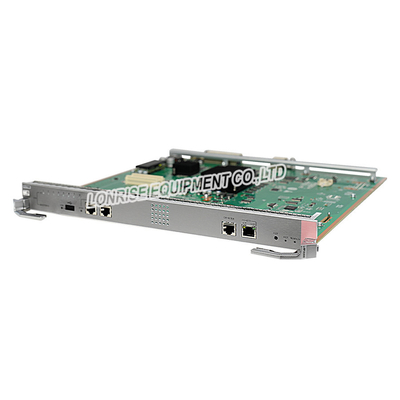

Huawei LST7MPUE0000 - สวิตช์ซีรีส์ S12700E CloudEngine S12700E

ฟังก์ชั่น

ดิLST7MPUE0000จัดเตรียมระนาบควบคุมและระนาบการจัดการสำหรับทั้งระบบ

• ระนาบการควบคุมมีฟังก์ชันต่างๆ เช่น การประมวลผลโปรโตคอล การประมวลผลบริการ การคำนวณเส้นทาง การควบคุมการส่งต่อ การจัดกำหนดการบริการ การรวบรวมสถิติการรับส่งข้อมูล และความปลอดภัยของระบบ
• ระนาบการจัดการมีหน้าที่รับผิดชอบในการตรวจสอบสถานะของระบบ การตรวจสอบสภาพแวดล้อม การประมวลผลบันทึกและการแจ้งเตือน การโหลดซอฟต์แวร์ระบบ และการอัพเกรดระบบ

ดิLST7MPUE0000ประกอบด้วยโมดูลการทำงานดังต่อไปนี้:

• โมดูลควบคุม: ทำหน้าที่เป็นส่วนควบคุมและการจัดการสำหรับLST7MPUE0000และทั้งระบบ การใช้การประมวลผลโปรโตคอล การคำนวณเส้นทาง การควบคุมการส่งต่อ การจัดการระบบ และความปลอดภัยของระบบ
• โมดูลนาฬิกาท้องถิ่น: จัดเตรียมนาฬิกาทำงานสำหรับชิปของโมดูลควบคุมและการจัดการอุปกรณ์และโมดูลการตรวจสอบบนLST7MPUE0000.
• โมดูลการจัดการและการตรวจสอบอุปกรณ์: มีฟังก์ชันของโมดูลบัสเครือข่ายพื้นที่ควบคุม (CAN) เพื่อตรวจสอบLST7MPUE0000และจัดการโมดูลบัส CAN ของ LPU
• โมดูลแหล่งจ่ายไฟ: จัดหาแหล่งจ่ายไฟสำหรับLST7MPUE0000.
• โมดูลบริการเสริม: ให้บริการที่ได้รับการปรับปรุง เช่น การทำงาน การบริหารและการบำรุงรักษา (OAM) และการตรวจจับการส่งต่อแบบสองทิศทาง (BFD)
• หน้าที่ของLST7MPUE0000

• การทำงาน	คำอธิบาย
  ฟังก์ชันพื้นฐาน	ดิLST7MPUE0000เป็นหน่วยควบคุมและจัดการระบบสำหรับS12700E-4, S12700E-8 และ S12700E-12.รวมชุดควบคุมหลัก หน่วยนาฬิกา และหน่วยบำรุงรักษาระบบ
  OAM	ดิLST7MPUE0000รองรับฟังก์ชั่น OAM ต่อไปนี้: 802.1ag: ระบุ ตรวจจับ และส่งแพ็กเก็ตการตรวจสอบความต่อเนื่อง (CC) Multiprotocol Label Switching (MPLS OAM): ระบุ ตรวจจับ และส่งแพ็กเก็ต MPLS OAM OAM UNCFG_MEP
  หน่วยความจำ	16 กิกะไบต์
  NAND Flash	2 GB ข้อมูลการกำหนดค่าระบบ ไฟล์เริ่มต้น แพ็คเกจซอฟต์แวร์ระบบ และบันทึกของระบบจะถูกบันทึกไว้ใน NAND Flash ตามค่าเริ่มต้น
  การสำรองข้อมูลซ้ำซ้อน	1+1 ร้อนสแตนด์บาย บอร์ดควบคุมหลักจำเป็นสำหรับสวิตช์สวิตช์แต่ละตัวต้องกำหนดค่าด้วยแผงควบคุมหลักหนึ่งหรือสองแผงเมื่อกำหนดค่าแผงควบคุมหลักหนึ่งแผงสำหรับสวิตช์ แผงควบคุมหลักสามารถติดตั้งในช่องแผงควบคุมหลักของสวิตช์ได้เมื่อมีการกำหนดค่าแผงควบคุมหลักสองแผง แผงควบคุมหลักทั้งสองแผงจะทำงานในโหมดสแตนด์บายแบบด่วนเพื่อปรับปรุงความน่าเชื่อถือของสวิตช์แผงควบคุมหลักที่ทำงานอยู่และสแตนด์บายจะคอยตรวจสอบสถานะซึ่งกันและกันหากแผงควบคุมหลักที่ทำงานอยู่ล้มเหลว แผงควบคุมหลักสแตนด์บายจะทำงานโดยอัตโนมัติเพื่อให้แน่ใจว่าบริการจะไม่หยุดชะงัก
  Hot swapping	ได้รับการสนับสนุน ก่อนถอดการ์ดที่ใช้งาน ให้ดำเนินการสลับระหว่างโหมดใช้งาน/สแตนด์บาย
