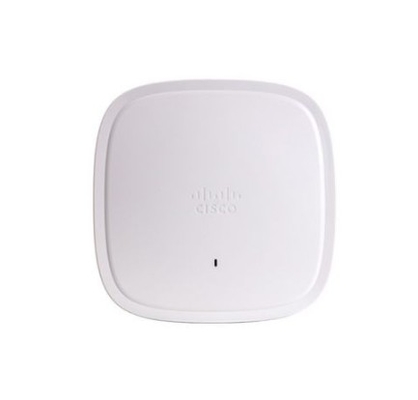

จุดเชื่อมต่อ Cisco Catalyst 9100 Series WiFi 6 C9115AXI-A เสาอากาศภายใน 4x4: 4 MIMO A โดเมน

C9115AXI-A รายละเอียด

คําอธิบาย

Cisco Catalyst 9115AX Series Access Point แอนเทนเนียภายใน; Wi-Fi 6; 4x4:4 MIMO, A Domain

โปรแกรม

● Cisco Unified Wireless Network Software Release 8.9 หรือ ล่าสุด

● Cisco IOS® XE Software Release 16.11 หรือใหม่กว่า

เครื่องควบคุม LAN แบบไร้สายที่รองรับ

● เครื่องควบคุมไร้สาย Cisco Catalyst 9800

● เครื่องควบคุมไร้สาย Cisco 3500, 5520, และ 8540 และ เครื่องควบคุมไร้สาย Virtual Cisco

802ความสามารถ.11n เวอร์ชั่น 2.0 (และที่เกี่ยวข้อง)

● 4x4 MIMO กับสี่กระแสพื้นที่

● การ รวม ราคา มาก ที่สุด (MRC)

● 802.11n และ 802.11a/g การสร้างรังสี

● ช่อง ช่อง 20 และ 40 ม.ฮ.ช.

● อัตราการส่งข้อมูล PHY ถึง 890 Mbps (40 MHz กับ 5 GHz และ 20 MHz กับ 2.4 GHz)

● การรวมแพ็คเก็ต: A-MPDU (ส่งและรับ), A-MSDU (ส่งและรับ)

● 802.11 การ เลือก ความถี่ แบบ ไดนามิก (DFS)

● การสนับสนุนความหลากหลายของหมุนเวียนหมุนเวียน (CSD)

802.11ac

● 4x4 downlink MU-MIMO กับสี่กระแสพื้นที่

● MRC

● การ สร้าง ธ อร์ 802.11ac

● ช่อง 20-, 40-, 80- และ 160-เมฮเฮร์ซ

● อัตราการส่งข้อมูล PHY สูงถึง 3.47 Gbps (160 MHz กับ 5 GHz)

● การรวมแพ็คเก็ต: A-MPDU (ส่งและรับ), A-MSDU (ส่งและรับ)

● 802.11 DFS

● การสนับสนุนของ CSD

802.11ax

● 4x4 downlink MU-MIMO กับสี่กระแสพื้นที่

● การเชื่อมต่อทางบน / ดาวน์ลิงค์ OFDMA

● TWT

● สี BSS

● MRC

● 802.11ax beamforming การประกอบรังสี

● ช่อง 20-, 40-, 80- และ 160-เมฮเฮร์ซ

● อัตราการส่งข้อมูล PHY ถึง 5.38 Gbps (160 MHz กับ 5 GHz และ 20 MHz กับ 2.4 GHz)

● การรวมแพ็คเก็ต: A-MPDU (ส่งและรับ), A-MSDU (ส่งและรับ)

● 802.11 DFS

● การสนับสนุนของ CSD

แอนเทนเนียอินเทกรีต

● 2.4 GHz, การเพิ่มสูงสุด 3 dBi, แอนเทนเนียภายใน, omnidirectional ใน azimut

● 5 GHz, การเพิ่มสูงสุด 4 dBi, แอนเทนเน่ภายใน, omnidirectional ใน azimut

แอนเทนน์ภายนอก (ขายแยก)

● Cisco Catalyst 9115AXE Access Points ได้รับการรับรองสําหรับการใช้งานกับอัตราการเพิ่มอัตราแอนเทนเนียสูงสุดถึง 6 dBi (2.4 GHz และ 5 GHz)

● ซิสโก้ นําเสนอตัวแอนเทนน์ที่หลากหลายที่สุดในอุตสาหกรรม เพื่อให้การครอบคลุมที่สมบูรณ์แบบสําหรับสถานการณ์การใช้งานที่หลากหลาย

อินเตอร์เฟซ

● 1x 100, 1000, 2500 Multigigabit Ethernet (RJ-45) อีอีอี 802.3bz

● พอร์ตคอนโซลบริหาร (RJ-45)

● USB 2.0 (สามารถใช้ได้ผ่านโปรแกรมในอนาคต)

ตัวชี้วัด

● สถานะ LED แสดงสถานะของเครื่อง bootloader สถานะของสมาชิก สถานะการทํางาน เตือนเครื่อง bootloader และความผิดพลาดของเครื่อง bootloader

ขนาด (W x L x H)

● จุดการเข้าถึง (โดยไม่ใช้คอติดตั้ง): C9115I: 8.0 x 8.0 x 1.5 นิ้ว (20.3 x 20.3 x 3.8 ซม.), C9115E: 8.0 x 8.0 x 1.7 นิ้ว (20.3 x 20.3 x 4.3 ซม.)

ความต้องการพลังงานเข้า

● 802.3at ไฟฟ้าผ่านอีเทอร์เน็ต พลัส (PoE+), 802.3bt Cisco Universal PoE (Cisco UPOE+, Cisco UPOE ®)

● เครื่องฉีดพลังงาน Cisco AIR-PWRINJ6=

● 802.3af PoE

● เครื่องฉีดพลังงาน Cisco, AIR-PWRINJ5= (หมายเหตุ: เครื่องฉีดพลังงานนี้รองรับ 802.3af เท่านั้น)

หมายเหตุ: เมื่อ 802.3af PoE เป็นแหล่งพลังงาน ทั้งวิทยุ 2.4GHz และ 5GHz จะลดเหลือ 2x2 และ Ethernet ลดเหลือ 1 Gigabit Ethernet นอกจากนี้พอร์ต USB จะปิด

สังคม

Cisco Catalyst 9115AXI

● อุณหภูมิ ที่ ไม่ ใช้งาน (การ เก็บ) -22° ถึง 158°F (-30° ถึง 70°C)

● การทดสอบความสูงที่ไม่ใช้งาน (การเก็บ) 25 ̊C 15,000 ฟุต

● อุณหภูมิในการทํางาน: 32° ถึง 122° F (0° ถึง 50° C)

● ความชื้นในการทํางาน: 10% ถึง 90% (ไม่ประปา)

● การทดสอบความสูงในการทํางาน: 40 ̊C, 9843 ฟุต

หมายเหตุ: เมื่ออุณหภูมิการทํางานภายในบริเวณเกิน 40 °C จุดการเข้าถึงจะเปลี่ยนจาก 4x4 เป็น 2x2 ในวิทยุ 2.4GHz และ 5GHz ทั้งคู่และอินเตอร์เฟซ USB จะถูกปิด.

Cisco Catalyst 9115AXE

● อุณหภูมิ ที่ ไม่ ใช้งาน (การ เก็บ) -22° ถึง 158°F (-30° ถึง 70°C)

● การทดสอบความสูงที่ไม่ใช้งาน (การเก็บ) 25 ̊C 15,000 ฟุต

● อุณหภูมิในการทํางาน: -4° ถึง 122°F (-20° ถึง 50°C)

● ความชื้นในการทํางาน: 10% ถึง 90% (ไม่ประปา)

● การทดสอบความสูงในการทํางาน: 40 ̊C, 9843 ฟุต

ความจําระบบ

● แดร์ แมม ขนาด 2048 MB

● แฟลชขนาด 1024 MB

การตั้งค่าพลังงานส่งที่มีอยู่

2.4 GHz

● 23 dBm (200 mW)

● 20 dBm (100 mW)

● 17 dBm (50 mW)

● 14 dBm (25 mW)

● 11 dBm (12.5 mW)

● 8 dBm (6.25 mW)

● 5 dBm (3.13 mW)

● 2 dBm (1.56 mW)

● -1dBm (0.79mW)

● -4dBm (0.39mW)

5 GHz

● 23 dBm (200 mW)

● 20 dBm (100 mW)

● 17 dBm (50 mW)

● 14 dBm (25 mW)

● 11 dBm (12.5 mW)

● 8 dBm (6.25 mW)

● 5 dBm (3.13 mW)

● 2 dBm (1.56 mW)

● -1dBm (0.79mW)

● -4dBm (0.39mW)

ช่วงความถี่และช่องทางการทํางาน 20MHz

A (A domain การกํากับ)

● 2.412 ถึง 2.462 กิเกิร์ช; 11 ช่องทาง

● 5.180 ถึง 5.320 กีเกิร์ช; 8 ช่องทาง

● 5.500 ถึง 5.700 กีเกิร์ช; 8 ช่องทาง

(ไม่รวม 5,600 ถึง 5,640 GHz)

● 5.745 ถึง 5.825 GHz; 5 ช่องทาง
