รายละเอียดสินค้า:
|
| สภาพ: | NIB และใช้แล้ว | สาขา: | ซิสโก้ |
|---|---|---|---|
| อัปลิงค์: | 4x SFP/SFP+ | จำนวนเส้นทาง: | 64K สำหรับ IPv4, 32K สำหรับ IPv6 |
| ความกว้างแบนด์ไวด์ต่อสล็อต: | 48 Gbps | ซีพียู: | ควอดคอร์; 1.8 กิกะเฮิร์ตซ์ |
| เน้น: | cisco interface cards,cisco spa module |
||

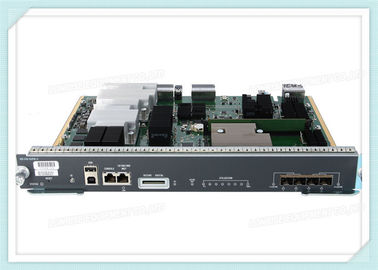

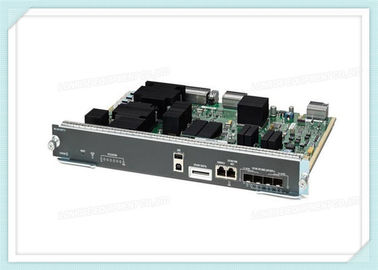

ความเป็นผู้นําของ Cisco ในเครือข่ายไร้ชายแดนขยายไปด้วยคุณสมบัติสําคัญ: Cisco TrustSec®, Cisco MultiGig, NetFlow แบบยืดหยุ่น, Cisco EnergyWise®, Cisco UPoE และการปรับปรุงคุณสมบัติอื่น ๆ อีกมากมายที่นําเสนอโดย Cisco Catalyst 4500E Supervisor Engine 8L-E Backward and forward compatibility with most existing Cisco Catalyst 4500E line cards and power supplies helps assure deeper customer satisfaction with an industry-leading investment protection architectureเครื่อง Cisco Catalyst Supervisor Engine 8L-E ได้รับการสนับสนุนจาก Cisco Catalyst 4500 E-Series
|
WS-X45-SUP8L-E= รายละเอียด |
|
|
ลักษณะ |
|
|
STATUS LED |
LED สถานะแสดงสภาพปัจจุบันของเครื่องควบคุมและสถานะของโปรแกรมปัจจุบัน |
|
สวิตช์รีเซ็ท (ปิด) |
สวิตช์ RESET ใช้ในการรีเซ็ตและรีสตาร์ทสวิตช์ |
|
UID LED และสวิตช์ |
เครื่องสลับปุ่มกดผสมกับตัวชี้แจง LED สามารถเปิด LED สีฟ้าได้ โดยกดปุ่ม UID บนแผ่นหน้าหรือผ่านโปรแกรม เป้าหมายหลักของเบย์คอน LED คือการทําให้การระบุจากสถานที่ห่างไกลในระหว่างการตั้งค่าหรือแก้ปัญหา ความสามารถในการเปิด / ปิด LED โดยกดสวิตช์ให้คุณเดินไปอีกด้านหนึ่งของ rack ที่เต็มไปด้วยคนและระบุสวิตช์การกดสวิตช์ LED ใบเรืองสีฟ้าจะเปิดและปิด LED ใบเรืองสีฟ้า. |
|
สายพาน USB |
การใช้พอร์ต USB |
|
สายพาน CONSOLE (สายเชื่อม RJ-45) |
นี่คือพอร์ต 10/100/1000 ที่ใช้ตัวเชื่อม RJ-45. พอร์ตคอนโซลทําให้คุณสามารถเข้าถึงสวิตช์ได้ในท้องถิ่น (ด้วยเทอร์มิเนลคอนโซล) หรือผ่านโมเดม (รีโมท)สนามมีตัวเชื่อม RJ-45. พอร์ตคอนโซลทําให้คุณสามารถทําฟังก์ชันต่อไปนี้: ปรับปรุงสวิตช์จาก CLI ติดตามสถิติและความผิดพลาดในเครือข่าย ปรับปรุงปารามิเตอร์ตัวแทน SNMP |
|
สายพาน 10/100/1000 MGT (สายเชื่อม RJ-45) |
ท่าทางจัดการ Ethernet เป็นท่าทางโฮสต์ชั้น 3 ที่คุณสามารถเชื่อมต่อ PC ได้ คุณสามารถใช้ท่าทางจัดการ Ethernet แทนท่าทางบริหารสวิตช์คอนโซลในการบริหารเครือข่ายเมื่อจัดการสวิตช์, เชื่อมต่อ PC กับพอร์ตจัดการ Ethernet บนสวิตช์ Catalyst 4500 E-series |
|
LINK LED (Port การจัดการ) |
ท่า 10/100/1000 MGT มี LED เชื่อมโยงที่เกี่ยวข้องกับมัน |
|
สล็อต DIGITAL SECURE |
อินเตอร์เฟซการ์ดความจํา Secure Data (SD) แบบมาตรฐานถูกจัดให้บริการบนแผ่นหน้า |
|
SD LED |
SD LED แสดงสถานะปัจจุบันของสล็อตการ์ดความจํา SD |
|
LED SUP ที่ทํางาน |
ไลด์เครื่องควบคุมการทํางานแสดงให้เห็นว่าเครื่องควบคุมการทํางานทํางาน หรืออยู่ในโหมดรอคอยในระบบเครื่องควบคุมการทํางานที่เหลือใช้ |
|
LEDs การใช้งาน |
ไลด์ 8 ดวงแสดง (เป็นร้อยละประมาณ) ความจุของจราจรในขณะนี้บนพื้นหลัง |
|
1G / 10G UPLINKS (SFP / SFP +) สายพาน |
Supervisor Engine 8L-E มีพอร์ต 1G หรือ 10G จํานวน 4 พอร์ต ซึ่งใช้เครื่องรับสัญญาณขนาดเล็ก (SFP) หรือเครื่องรับสัญญาณ SFP+ |
|
ไลด์พอร์ตอัพลิงค์ |
ไลด์พอร์ตอัพลิงค์แสดงสถานะและกิจกรรมของพอร์ตอัพลิงค์ |
|
Supervisor Engine 8L-E LEDs ผนังหน้า |
|
|
สถานะ |
แสดงสถานะของเครื่องยนต์ผู้ดูแล: สีเขียว ผ่านการตรวจสอบทั้งหมดแล้ว ส้ม\ ระบบเริ่มต้น หรือการทดสอบการวินิจฉัยกําลังดําเนินการ การทดสอบการวินิจฉัยสีแดง A พลาด ปิด หน่วยควบคุมเครื่องยนต์ปิด หรือไม่เปิด |
|
LINK |
แสดงสถานะของพอร์ตจัดการ Ethernet 10/100/1000 BASE-T: สีเขียว สายเชื่อมกําลังทํางานแล้ว Off ครับ ไม่พบสัญญาณ หรือมีความผิดพลาดในการตั้งค่าลิงค์ หรือลิงค์ถูกปิดโดยผู้ใช้ |
|
SD |
แสดงสถานะของพอร์ตดิจิตอลที่ปลอดภัย: การ์ด SD ผิวเขียว การ์ดออฟซาร์ดถูกเอาออก หรือการ์ดสาร์ดผิดปกติ |
|
SUP ที่ทํางาน |
ระบุว่าเครื่อง Supervisor Engine กําลังทํางานหรืออยู่ในโหมดรอคอย: เครื่องยนต์เขียว Supervisor กําลังทํางาน (ในระบบการตั้งเครื่องยนต์ Supervisor ที่เหลือใช้) ปิด หมุน Supervisor อยู่ในโหมดการรอคอย (ในระบบหมุน Supervisor ที่เหลือ) |
|
การใช้งาน |
เมื่อสวิทช์ทํางาน ไลด์การใช้งาน 8 ดวงแสดงค่าประมาณของความจราจรที่กําลังจราจรอยู่บนพื้นหลังเป็นค่าเปอร์เซ็นต์ แต่ละ LED สีเขียวที่ส่องสว่างแสดงประมาณ 12.5 เปอร์เซ็นต์ของภาระ. |
|
สถานะพอร์ต Uplink |
แสดงสถานะของพอร์ตอัพลิงค์: สีเขียว สายเชื่อมกําลังทํางานแล้ว สีส้ม ผู้นําไม่ใช้งานลิงค์ สีส้มส่องแสง ภาพทดสอบการเปิดตัวเองแสดงถึงจุดพุ่งที่ผิดปกติ ปิด ไม่มีสัญญาณถูกตรวจพบ หรือมีความผิดพลาดในการตั้งค่าลิงค์ |
|
Port Uplink ที่ใช้งาน |
ดาวไฟ LED 2 ดวงบนแผ่นด้านหน้าแสดงกิจกรรมปอร์ตอัพลิงค์ 1-2 ACTIVE แสดงว่าพอร์ต 1 และ 2 กําลังทํางาน 3-4 ACTIVE แสดงว่าท่าทาง 3 และ 4 กําลังทํางาน ในระบบเครื่องควบคุมตัวเดียว ทั้งสี่พอร์ตอัพลิงก์จะทํางาน; ไฟ LED ACTIVE ทั้งหมดจะส่องสีเขียว ในระบบเครื่องควบคุมที่เหลือใช้ มีไฟสีเขียวเฉพาะ LED 1-2 ACTIVE |
